رافعات مثبتة على شاحنات بذراع مفصلي
طراز سابق لم يعد يُنتج بشكل منتظم، ويمكن تصنيعه حسب الطلب.
طراز حالي عرض SQ12ZA6 قارن مع التشكيلة الحالية
أكّد التكوين والتوفر الحالي مع فريقنا.
البيانات الهندسية
الأرقام مأخوذة من كتيّب BOB-LIFT لهذه المجموعة. أكّد المواصفات النهائية مع فريقنا قبل الطلب.
قارن مجموعة رافعات مثبتة على شاحنات بذراع مفصلي كاملةالأبعاد وجدول الحمولة
اختر الرسم لعرضه بالحجم الكامل.
تفاصيل المنتج · SQ12ZA4
رافعة محمولة على شاحنة بذراع مفصلية 12 t
المزيد من الفيديوهات2
فيديو السلسلة: يعرض رافعة بالسعة نفسها ونوع الذراع نفسه، لذلك قد يختلف الطلاء والتجهيز عن هذا الطراز.
المزيد من الفيديوهاترافعة SQ12ZA4 هي رافعة مثبتة على شاحنة بذراع مفصلي، بسعة 12 t وعزم رفع أقصى يبلغ 27 t·m. تعمل بمصدر طاقة موصى به بقدرة 30 kW، مع تدفق هيدروليكي يبلغ 55 L/min عند 28 MPa، ويبلغ وزنها 4480 kg، وتوفر دورانًا بزاوية 360°. وتتطلب مساحة تركيب تبلغ 1400 mm.
تحمل سلسلة SQ12Z شهادة مطابقة CE بموجب توجيه الآلات الأوروبي 2006/42/EC.
فئة القدرة
12 t
أقصى عزم رفع 27 t·m
أقسام الذراع المفصلية
4
ذراع رئيسية واحدة + 3 أذرع هيدروليكية
التدفق الهيدروليكي
55 L/min
28 MPa · يوصى بـ 30 kW
تحتاج إلى أكثر من 12 طن؟ الفئة الأعلى هي SQZ330 بقدرة 16 طن. للأحمال الأخف، الفئة الأدنى هي SQ10ZA6 بقدرة 10 طن.
قبل الطلب، تأكد من أن مأخذ القدرة في الشاحنة يوفّر 55 L/min عند 28 MPa. نوصي بقدرة هيدروليكية مقدارها 30 kW. يُضاف وزنها الذاتي البالغ 4480 kg إلى حمولة الشاحنة، لذا احسبه ضمن الحمولة الصافية.
رافعة محمولة على شاحنة بذراع مفصلية
لوح عالي المتانة ملحوم مع مقطع ذراع سداسي.
أرجل تثبيت صندوقية للرافعات التي تزيد سعتها على 6.3 t، لحماية الأسطوانات.
ونش أو مثقاب أو سلة أو خطاف إمساك حسب الطلب.
أذرع تحكم يدوية أو مقعد مرتفع أو جهاز تحكم لاسلكي.
مدى بزاوية عكسية للمهام في المساحات الضيقة.
التصنيع والتسليم
01
يُجمّع يدويًا في ورشتنا في شوتشو كل من قاعدة الدوران والعمود والأذرع.
02
ترفع الرافعة أوزان الاختبار ضمن نطاق عملها قبل التسليم.
03
تُفحص الرافعات المكتملة وتُصف استعدادًا للشحن.
04
تُغلّف وتُثبّت بأشرطة لحماية الطلاء والمكونات الهيدروليكية أثناء النقل.
05
تُحمّل في حاويات بالمصنع وتُشحن إلى مينائك.
الشحن والضمان
يتم تأكيد مهلة التسليم وتحميل الحاويات مع عرض الأسعار الخاص بك.
12 شهرًا
أرسل الطراز والرقم التسلسلي وصورة أو فيديو للمشكلة؛ وسيرشدك فريقنا في الإصلاح ويشحن قطع الغيار.
الطلب بدءًا من وحدة واحدة
حالات الاستخدام

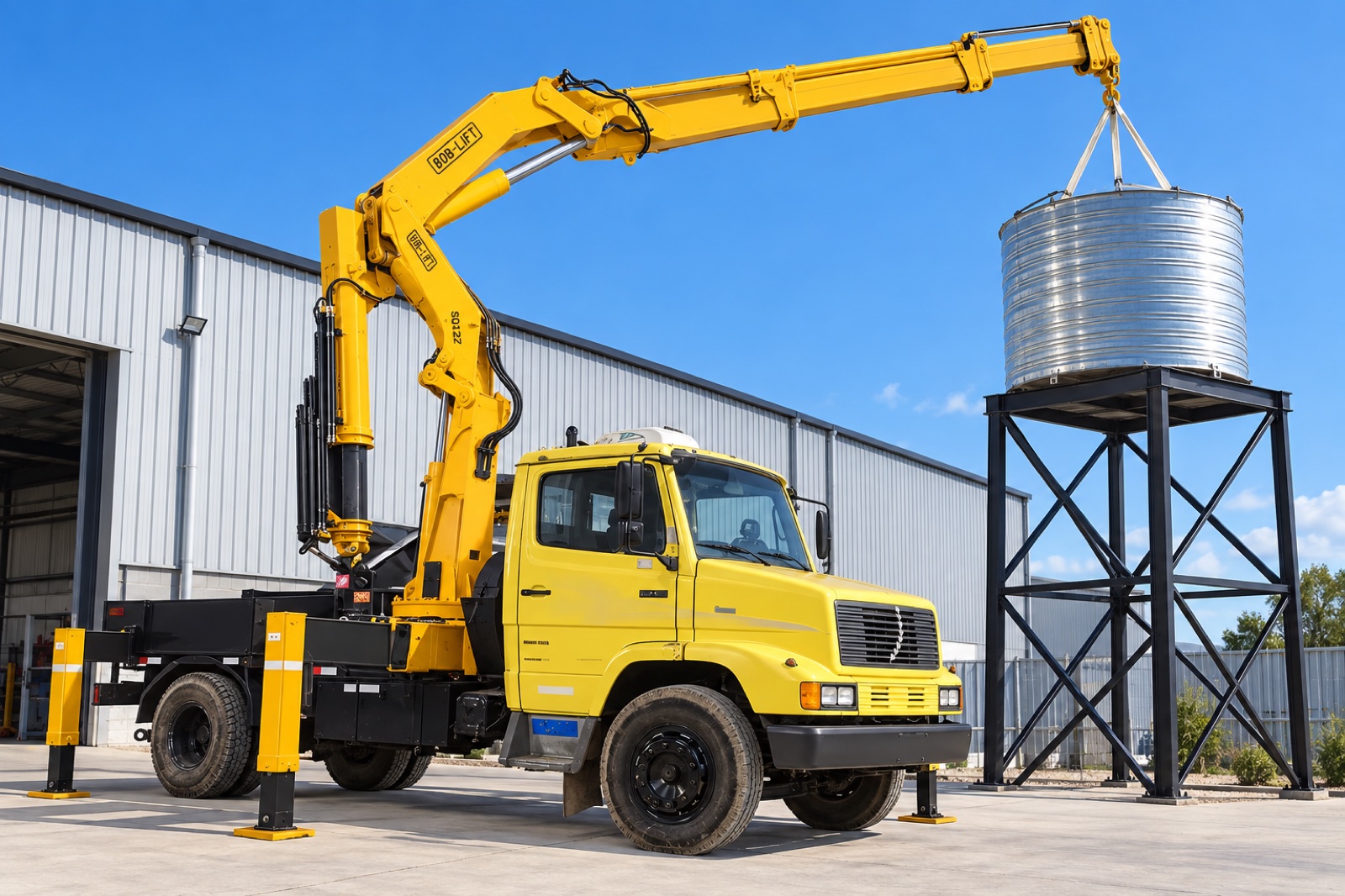

الأرجنتين · نقل المعدات وتركيب الخزانات رفع معدات وخزان فولاذي برافعة شاحنة بسعة 12 طنًا في الأرجنتين
رافعة BOB-LIFT SQ12ZA4 بذراع مفصلي وسعة 12 طنًا مثبتة على شاحنة ترفع خزانًا فولاذيًا إلى حامله وتنقل معدات مغلفة داخل عنابر صناعية في الأرجنتين. عرض الحالة
الأسئلة الشائعة
55 L/min عند 28 MPa. نوصي بقدرة هيدروليكية مقدارها 30 kW. أرسل لنا بيانات مأخذ القدرة في الشاحنة وسنؤكد التوافق في عرض السعر.
يأتي SQ12ZA4 بضمان لمدة 12 شهرًا، ويمكنك الطلب بدءًا من وحدة واحدة.
أرسل ظروف العمل والوجهة وتفاصيل الهيكل إلى BOB-LIFT. وسيؤكد فريق الهندسة التكوين العملي قبل تقديم عرض السعر.
يمكن لـ BOB-LIFT تعديل التكوين بما يتناسب مع نصف قطر الرفع والهيكل وسيناريو التشغيل ومتطلبات الوجهة.
أرسل ظروف العمل والوجهة وتفاصيل الهيكل إلى BOB-LIFT. وسيؤكد فريق الهندسة التكوين العملي قبل تقديم عرض السعر.
أرسل ظروف العمل والوجهة وتفاصيل الهيكل إلى BOB-LIFT. وسيؤكد فريق الهندسة التكوين العملي قبل تقديم عرض السعر.
أرسل ظروف العمل والوجهة وتفاصيل الهيكل إلى BOB-LIFT. وسيؤكد فريق الهندسة التكوين العملي قبل تقديم عرض السعر.
أرسل ظروف العمل والوجهة وتفاصيل الهيكل إلى BOB-LIFT. وسيؤكد فريق الهندسة التكوين العملي قبل تقديم عرض السعر.
تاريخ الطراز
الطرازات السابقة هي تكوينات لم نعد ننتجها بشكل قياسي، ولا يزال بالإمكان تصنيعها حسب الطلب.
SQ12ZA4هذا الطراز
رافعة مثبتة على شاحنة بقدرة 12 Ton وذراع مفصلي SQ12ZA4
