إن رافعة الذراع للرافعة الشوكية هي ملحق يُثبّت على حامل الرافعة الشوكية أو شوكاتها، ويضيف ذراعًا وخطافًا. وبذلك تستطيع الرافعة رفع الأحمال والوصول إليها ووضعها كما تفعل رافعة صغيرة. وهي إحدى أسرع الطرق لإضافة إمكانات الرفع بالرافعة إلى مستودع أو مصنع أو ساحة، دون شراء رافعة منفصلة. يجب أن يتوافق الملحق مع الرافعة الشوكية وأن يُستخدم ضمن حدود جدول الحمولة الخاص به.
يوضح هذا الدليل النوعين الرئيسيين من رافعات الذراع للرافعات الشوكية، وكيفية قراءة السعة بحسب مدى الوصول، وكيفية اختيار الحجم المناسب لرافعتك، وما تنص عليه اللوائح بشأن تركيبها. المواصفات المذكورة أدناه مأخوذة من مجموعة BOB-LIFT من الرافعات بذراع فلاي جيب للرافعات الشوكية.
أهم النقاط
- تضيف رافعة الذراع للرافعة الشوكية ذراعًا وخطافًا إلى رافعة شوكية موجودة، ما يمنحها مدى وصول شبيهًا بالرافعة فوق العوائق وداخل الحفر وإلى الطوابق العليا.
- تُطوى رافعات فلاي جيب الهيدروليكية وتتمدد باستخدام النظام الهيدروليكي للرافعة الشوكية. أما أذرع الشوكات البسيطة فهي أذرع فولاذية ثابتة أو قابلة للتمديد يدويًا، ولا تحتوي على نظام هيدروليكي.
- لا تنطبق السعة الاسمية إلا عند مدى وصول قصير. في الرافعة ذات تصنيف عزم الرفع، تتناقص الحمولة المتاحة عكسيًا مع بُعد الخطاف عن الصاري: مضاعفة مدى الوصول تعني تقريبًا نصف الحمولة.
- اختر حجم الملحق بما يتناسب مع الرافعة الشوكية، لا مع الحمولة وحدها: تحقّق من السعة الاسمية للرافعة، وارتفاع الصاري، والتدفق الهيدروليكي، والوزن الإجمالي للملحق.
- في الولايات المتحدة، تشترط OSHA الحصول على موافقة كتابية من الشركة المصنّعة للرافعة الشوكية وتحديث لوحة السعة قبل استخدام ملحق غير مُركّب في المصنع.
ما رافعة الذراع للرافعة الشوكية؟
رافعة الذراع للرافعة الشوكية هي ملحق رفع يحوّل الرافعة الشوكية ذات الثقل الموازن إلى رافعة متنقلة. توفر الرافعة الشوكية الحركة ورفع الصاري والثقل الموازن، بينما يوفر الذراع مدى الوصول الأفقي والخطاف، ما يتيح التقاط الأحمال من الأعلى وإنزالها في أماكن لا تستطيع الشوكات الوصول إليها.
يُستخدم هذا المصطلح لمنتجين مختلفين تمامًا، والفرق بينهما هو ما يحدد الأحمال التي يمكنك رفعها فعليًا.
أذرع الشوكات البسيطة
ذراع الشوكات البسيط هو ذراع فولاذي ينزلق فوق الشوكات ويُثبّت بدبوس أو بسلسلة إلى الحامل. يكون الذراع ثابتًا أو قابلًا للتمديد يدويًا على مراحل، ويتدلى خطاف أو خطاف دوّار من طرفه. ولا يحتوي على نظام هيدروليكي خاص به. ولا يمكن زيادة الارتفاع إلا برفع الصاري، كما أن زاوية الذراع لا تتغير.
هذه الملحقات منخفضة التكلفة وسهلة التركيب. وهي مناسبة لعمليات الرفع الخفيفة العرضية عند مدى وصول قصير، مثل نقل قالب أو رفع لفافة من رف.
رافعات فلاي جيب الهيدروليكية للرافعات الشوكية
إن رافعة بذراع فلاي جيب للرافعة الشوكية هي رافعة هيدروليكية تُركّب على حامل الرافعة الشوكية. وتحتوي على أسطوانات خاصة بها للرفع والطي وذراع تلسكوبي، وتعمل بالزيت الهيدروليكي الذي توفره الرافعة الشوكية. يمكن للمشغّل رفع زاوية الذراع وطيّه وتمديده، ما يسمح للخطاف بالتحرك إلى أعلى وإلى الخارج وفوق العوائق، بشكل مستقل عن الصاري.
تنتمي رافعات فلاي جيب للرافعات الشوكية من BOB-LIFT إلى هذه الفئة الثانية. وتتراوح السعة القصوى في المجموعة من 2.3 t إلى 7 t، وجميعها مصنّفة عند ضغط تشغيل 20 MPa، مع مدى عمل أقصى يتراوح من 5.4 m إلى 15.2 m.
متى تكون رافعة الذراع للرافعة الشوكية مناسبة؟
تكون رافعة الذراع للرافعة الشوكية مناسبة في المواقع التي توجد فيها رافعة شوكية بالفعل، ويتطلب العمل الرفع من الأعلى أو الوصول فوق عائق أو وضع الحمولة في مكان لا يمكن للشوكات دخوله. وهي لا تحل محل الرافعة المتنقلة في عمليات الرفع الثقيلة، لكنها تغطي قدرًا كبيرًا من أعمال الرفع الروتينية التي قد تنتظر رافعة أو تُنفّذ بطريقة غير آمنة باستخدام السلاسل على الشوكات.
تشمل التطبيقات الشائعة:
- التحميل إلى الطوابق العليا والميزانين. يصل الذراع فوق حاجز الحماية أو عبر فتحة، ويضع الحمولة على الطابق العلوي. وتصف ملاحظات منتجات BOB-LIFT رفع الأجسام غير المنتظمة إلى الطوابق الأعلى بأنه من الاستخدامات الأساسية.
- العمل في الحفر وتحت مستوى الأرض. يمكن للذراع إنزال مضخة أو محرك أو صمام إلى حفرة أو خندق لا تستطيع الشوكات الوصول إليه.
- الرفع داخل الأماكن الضيقة. يمكن لملحق مدمج العمل داخل قاعات المصانع والممرات الضيقة التي لا تتسع لرافعة مثبتة على شاحنة أو لا تسمح بمد أرجل التثبيت (الدعامات).
- مناولة الأحمال غير المنتظمة. يسهل رفع المحركات والمسبوكات وأجزاء الآلات والأنابيب المجمّعة والمواد المعبأة في أكياس باستخدام خطاف، إذ لا تستقر هذه الأحمال على منصة نقالة.
- ساحات الخدمات اللوجستية والإنشاءات. يمكن لرافعة شوكية واحدة التبديل بين مناولة المنصات النقالة والعمل بالرافعة خلال الوردية.
إذا كانت نقطة الرفع على طريق عام أو بعيدة عن أي رافعة شوكية، فعادةً ما تكون الرافعة المثبتة على شاحنة ذات الذراع المفصلي الخيار الأنسب. وللوصول إلى الأماكن الداخلية شديدة الضيق، تُعد رافعة العنكبوت خيارًا آخر يستحق المقارنة.
ما الحمولة التي تستطيع رافعة الذراع للرافعة الشوكية رفعها؟ السعة مقابل مدى الوصول

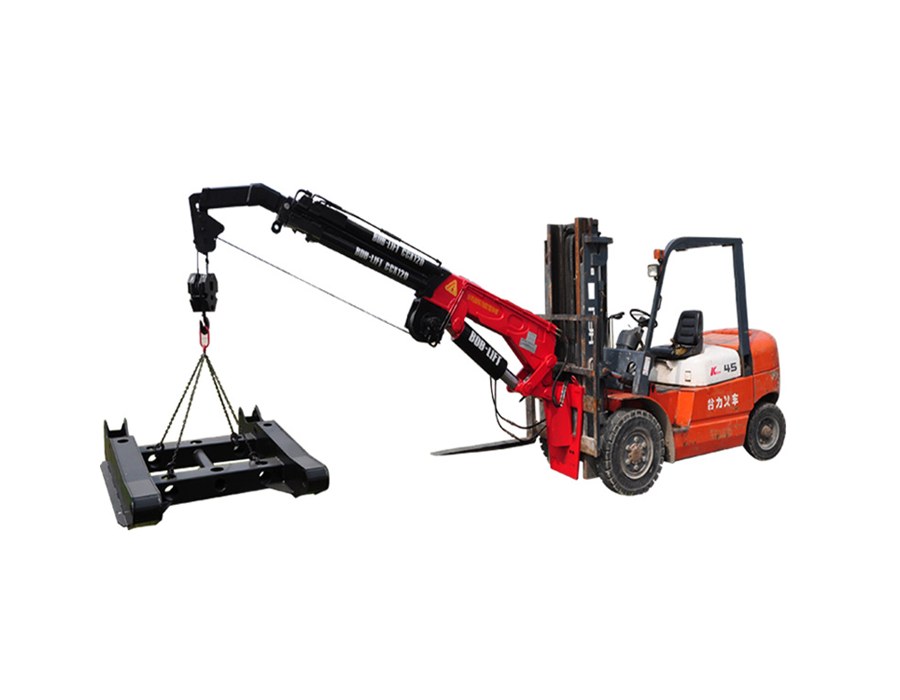

لا تنطبق السعة المعلنة لرافعة الذراع للرافعة الشوكية إلا عندما يكون الخطاف قريبًا من الصاري. ومع امتداد الذراع إلى الخارج، تتناقص السعة المتاحة، وعند أقصى مدى وصول لا يتبقى سوى جزء من السعة الاسمية. وغالبًا ما يجد المشترون الذين يختارون الرافعة بناءً على السعة المعلنة وحدها أنها لا تكفي عند مدى الوصول المطلوب.
لماذا تتناقص السعة مع زيادة مدى الوصول؟
تُصنّف رافعات فلاي جيب الهيدروليكية بحسب أقصى عزم رفع، ويُقاس بوحدة kN·m. وعزم الرفع هو الحمولة مضروبة في المسافة. لذلك تستطيع الرافعة ذات تصنيف عزم ثابت حمل حمولة ثقيلة بالقرب منها أو حمولة خفيفة على مسافة بعيدة، ولكن ليس حمولة ثقيلة على مسافة بعيدة.
يمكن إجراء تقدير سريع كما يلي: الحمولة (t) ≈ عزم الرفع (kN·m) ÷ مسافة العمل (m) ÷ 9.81.
خذ رافعة فلاي جيب للرافعة الشوكية بسعة 2.3 طن مثالًا. يبلغ أقصى عزم رفع لها 50 kN·m. بقسمة 50 على تصنيفها البالغ 2.3 t ثم على 9.81، تكون النتيجة نحو 2.2 m؛ لذا لا تنطبق السعة المعلنة إلا حتى مسافة تقارب ذلك. وعند أقصى مسافة عمل لها، البالغة 5.4 m، يعطي العزم نفسه نحو 0.9 t.
يطبّق الجدول أدناه هذا التقدير على طرازات BOB-LIFT الأربعة جميعها، باستخدام المواصفات المنشورة. وهو حد أعلى لأغراض التخطيط فقط. ويظل جدول الحمولة الصادر عن الشركة المصنّعة للتكوين المحدد هو المرجع المعتمد دائمًا، كما قد تحدّ ثبات الرافعة الشوكية نفسها من الرفع قبل أن تفعل الرافعة ذلك.
| الطراز | الحمولة القصوى | أقصى عزم رفع | أقصى مسافة عمل | الحمولة المقدّرة عند أقصى مدى وصول* | الوزن الذاتي | الرافعة الشوكية المتوافقة |
|---|---|---|---|---|---|---|
| رافعة فلاي جيب بسعة 2.3 t (CC85) | 2,300 kg | 50 kN·m | 5.4 m | نحو 0.9 t | 560 kg | 3 أو 3.5 t |
| رافعة فلاي جيب بسعة 2.5 t (CC105) | 2,500 kg | 50 kN·m | 6.6 m | نحو 0.8 t | 650 kg | 3.5 أو 4 t |
| رافعة فلاي جيب بسعة 3.5 t (CC125) | 3,500 kg | 60 kN·m | 8.0 m | نحو 0.8 t | 850 kg | 4 أو 6 t |
| رافعة فلاي جيب بسعة 7 t (CC165) | 7,000 kg | 180 kN·m | 15.2 m | نحو 1.2 t | 2,000 kg | 10 t |
*التقدير = أقصى عزم رفع ÷ أقصى مسافة عمل ÷ 9.81، مع التقريب. ولا يأخذ في الحسبان الوزن الذاتي للذراع أو ثبات الرافعة الشوكية، لذا ستكون القيم الفعلية عند أقصى مدى وصول أقل. ولا تنطبق السعة المعلنة إلا حتى المسافة التي تنخفض عندها هذه القيمة التقديرية إلى الحمولة الاسمية؛ وبالنسبة إلى طراز 2.5 t، تبلغ هذه المسافة نحو 2.0 m. استخدم جدول الحمولة الرسمي عند التخطيط لأي عملية رفع.
النمط واضح: الانتقال إلى طراز أكبر يمنحك مدى وصول أطول بكثير وسعة أكبر عند المدى المتوسط، لكن الحمولة عند الامتداد الكامل تظل قرابة طن واحد. إذا كانت المهمة هي «2 t على مسافة 6 m»، فأنت بحاجة إلى رافعة يُظهر جدول حمولتها إمكانية رفع 2 t على مسافة 6 m، وهذا لا يعني بالضرورة أن الرافعة مصنّفة بسعة 2 t.
ارتفاع الرفع

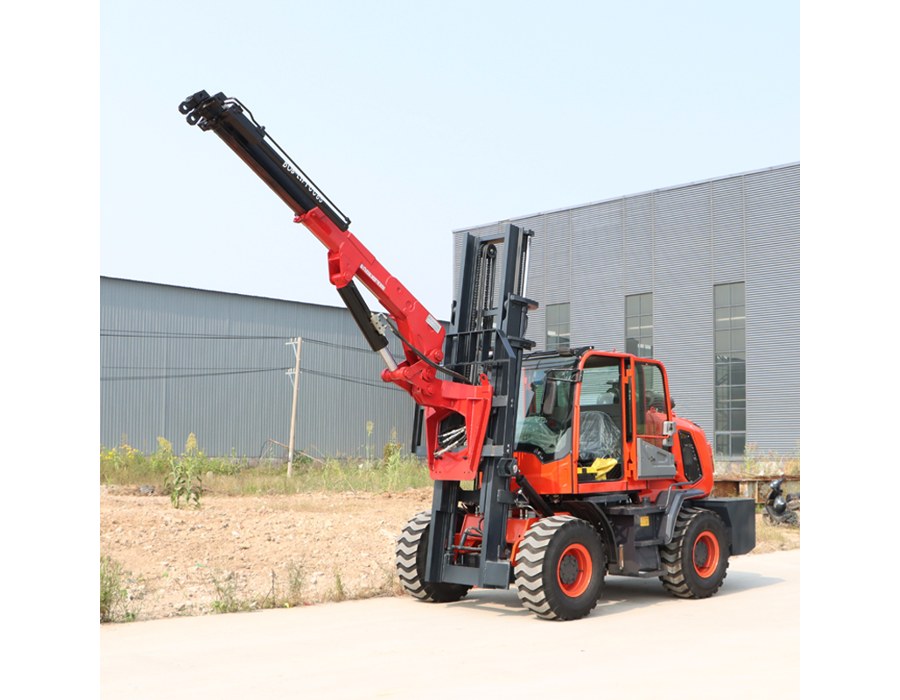

يعتمد ارتفاع الخطاف على صاري الرافعة الشوكية وعلى الرافعة معًا. وتدرج BOB-LIFT أقصى ارتفاع للرفع من الأرض وفق ارتفاعين شائعين للصاري (البوابة). ومع صاري بارتفاع 3 m، تتراوح القيم من 8.4 m للطراز بسعة 2.3 t إلى 11.0 m للطراز بسعة 3.5 t. ومع صاري بارتفاع 4.5 m، تتراوح من 9.9 m إلى 12.5 m. ويُذكر أن الطراز بسعة 7 t يصل إلى 19 m. تحقّق من القيمة المناسبة لصاريك المحدد عند طلب عرض سعر.
كيفية اختيار رافعة ذراع متوافقة مع رافعتك الشوكية
يجب اختيار رافعة الذراع للرافعة الشوكية بما يتناسب مع الرافعة الشوكية بقدر ما يتناسب مع الحمولة. إذ يضيف الملحق وزنًا إلى الأمام من المحور الأمامي، ويجب أن تتمكن الرافعة من حمل هذا الوزن والحمولة وقوة دوران الذراع دون أن تنقلب.
تحقّق من النقاط التالية قبل الطلب:
- السعة الاسمية للرافعة الشوكية. تحدد مواصفات كل رافعة فلاي جيب من BOB-LIFT فئة الرافعة الشوكية المناسبة لها. يناسب الطراز بسعة 2.3 t الرافعات من 3 إلى 3.5 t، والطراز بسعة 2.5 t الرافعات من 3.5 إلى 4 t، والطراز بسعة 3.5 t الرافعات من 4 إلى 6 t، بينما يحتاج الطراز بسعة 7 t إلى رافعة بسعة 10 t. اختيار رافعة أصغر من المحدد يقلل الثبات والسعة القابلة للاستخدام.
- الوزن الذاتي للملحق. يتراوح وزن الرافعة نفسها من 560 kg إلى 2,000 kg. ويُخصم هذا الوزن مباشرةً من السعة المتبقية للرافعة الشوكية قبل رفع أي حمولة.
- مركز الحمولة والسعة المتبقية. يمكن للشركة المصنّعة للرافعة الشوكية حساب سعتها المتبقية بعد تركيب الملحق. اطلب الحساب كتابيًا وقارنه بجدول حمولة الرافعة. والحد الفعلي لك هو الأقل بين القيمتين.
- مصدر الإمداد الهيدروليكي. تحتاج رافعة فلاي جيب الهيدروليكية إلى الضغط والتدفق من الدائرة الهيدروليكية الإضافية للرافعة الشوكية. تُصنّف طرازات BOB-LIFT عند 20 MPa، وبمعدل تدفق يتراوح من 40 إلى 80 L/min حسب الحجم. تحقّق من وجود قسم صمام إضافي غير مستخدم في رافعتك ومن كفاية تدفق المضخة، أو خطط لإضافة دائرة.
- ارتفاع الصاري والخلوص العلوي. يمنح الصاري الأطول ارتفاعًا أكبر للخطاف، لكنه قد يتعارض مع الأبواب وعوارض السقف والرفوف. قِس أبعاد المبنى، لا أبعاد موقع العمل وحدها.
- فئة الحامل وطريقة التثبيت. تحقّق من عرض الحامل وفئته لضمان تثبيت قاعدة الرافعة بإحكام على الرافعة الشوكية.
- حالة الأرضية والتربة. تتركز القوة على العجلات الأمامية عند رفع الأحمال الثقيلة مع امتداد الذراع. وتتطلب الأرض الرخوة والمنحدرات وحواف الحفر عناية إضافية أو خفض تصنيف الحمولة.
أرسل هذه التفاصيل مع استفسارك، ويمكن لـ BOB-LIFT أن توصي بالطراز والتكوين المناسبين. يمكنك البدء عبر طلب عرض سعر أو التواصل مع فريق الهندسة.
السلامة والامتثال: ما تنص عليه اللوائح
يؤدي تركيب رافعة ذراع على رافعة شوكية إلى تغيير سعتها وطريقة عملها، لذا تتعامل معها معظم أنظمة السلامة باعتبارها تعديلًا يتطلب الموافقة وتحديث علامات السعة.
في الولايات المتحدة، ينظم معيار OSHA للشاحنات الصناعية الآلية ذلك بموجب 29 CFR 1910.178. وتنص الفقرة (a)(4) على أنه لا يجوز للمستخدم إجراء تعديلات أو إضافات تؤثر في السعة والتشغيل الآمن دون الحصول مسبقًا على موافقة كتابية من الشركة المصنّعة. ويجب بعد ذلك تعديل لوحات السعة والتشغيل والصيانة وفقًا لذلك (29 CFR 1910.178، معهد المعلومات القانونية). وتضيف الفقرة (a)(5) أنه يجب وضع علامة على الشاحنة المزوّدة بملحق أمامي غير مُركّب في المصنع، لتحديد الملحق وإظهار الوزن التقريبي للشاحنة ومجموعة الملحق.
أكدت OSHA في تفسير معياري أن الملحق الأمامي يُعد عمومًا «إضافة» بموجب هذه القاعدة؛ ولذلك تلزم الموافقة الكتابية ووضع العلامات الجديدة قبل الاستخدام (تفسير OSHA المعياري، 2002). وتطبق البلدان الأخرى مبادئ مماثلة من خلال لوائحها الخاصة بالآلات والرفع. تحقّق من المتطلبات المحلية قبل وضع الملحق في الخدمة.
قواعد عملية تنطبق في كل مكان:
- استخدم جدول الحمولة في كل عملية رفع. اعرف وزن الحمولة ومسافة العمل، ثم راجع الجدول.
- تحرّك والحمولة منخفضة والذراع مرتد. يؤدي تأرجح الحمولة إلى تغيير مركز الثقل المشترك وقد يتسبب في انقلاب الرافعة، خصوصًا عند الانعطاف أو على المنحدرات.
- أبعد الأشخاص عن منطقة العمل. لا تسمح مطلقًا لأي شخص بالوقوف أو المرور تحت ذراع مرفوع أو حمولة معلّقة.
- افحص المعدات قبل كل وردية. تحقّق من الدبابيس والخراطيم والأسطوانات ومزلاج الخطاف وأقفال التثبيت.
- درّب المشغّلين على أعمال الرافعات. قيادة الرافعة الشوكية وربط حمولة معلّقة مهارتان مختلفتان.
لماذا تختار رافعة بذراع فلاي جيب للرافعة الشوكية من BOB-LIFT؟
تصنع BOB-LIFT رافعات هيدروليكية للشاحنات والسفن والرافعات الشوكية، وتطبق مجموعة أذرع فلاي جيب للرافعات الشوكية التصميم نفسه للذراع القابل للطي والتلسكوبي ضمن وحدة مثبتة على الحامل. ويحصل المشترون على:
- أربعة أحجام من 2.3 t إلى 7 t، مع بيانات منشورة لعزم الرفع والمدى والارتفاع والوزن الذاتي وفئة الرافعة الشوكية المناسبة لكل طراز.
- أذرع قابلة للطي وتلسكوبية تصل فوق العوائق وإلى الحفر والطوابق العليا، وهو ما لا يستطيع ذراع الشوكة الثابت القيام به.
- وحدات مدمجة للعمل الداخلي، مصممة للأماكن المغلقة والمناطق الضيقة.
- توريد مباشر من المصنع ودعم للتصدير، مع بيانات فنية وصور وتواصل قبل الطلب للمشترين الدوليين. اطّلع على كيفية تصنيع المعدات في جولة في مصنع BOB-LIFT.
قارن بين طرازات BOB-LIFT الأربعة من أذرع فلاي جيب جنبًا إلى جنب.
الأسئلة الشائعة
ما الفرق بين ذراع الرافعة الشوكية ورافعة بذراع فلاي جيب للرافعة الشوكية؟
عادةً ما يكون ذراع الرافعة الشوكية ذراعًا فولاذيًا ثابتًا أو قابلًا للتمديد يدويًا، يُركّب فوق الشوكات ولا يحتوي على نظام هيدروليكي. أما رافعة بذراع فلاي جيب للرافعة الشوكية فهي رافعة هيدروليكية مزودة بأسطوانات خاصة بها وذراع قابل للطي والتلسكوب، وتعمل بواسطة الدائرة الهيدروليكية للرافعة الشوكية. ويمكن لذراع فلاي جيب تغيير زاوية الذراع ومداه أثناء وجود الحمولة، ما يتيح رفعها فوق العوائق وإلى الحفر.
هل يمكن تركيب ملحق ذراع رافعة على أي رافعة شوكية؟
لا. يجب أن تكون السعة الاسمية للرافعة الشوكية كافية، وأن يكون لديها حامل مناسب، كما تحتاج الطرازات الهيدروليكية إلى مصدر هيدروليكي إضافي. يوضح كل طراز من BOB-LIFT فئة الرافعة الشوكية المناسبة له، بدءًا من شاحنات 3 t للطراز الأصغر وصولًا إلى شاحنة 10 t للطراز 7 t. وينبغي للشركة المصنعة للرافعة الشوكية تأكيد السعة المتبقية عند تركيب الملحق.
ما مدى وصول رافعة بذراع للرافعة الشوكية؟

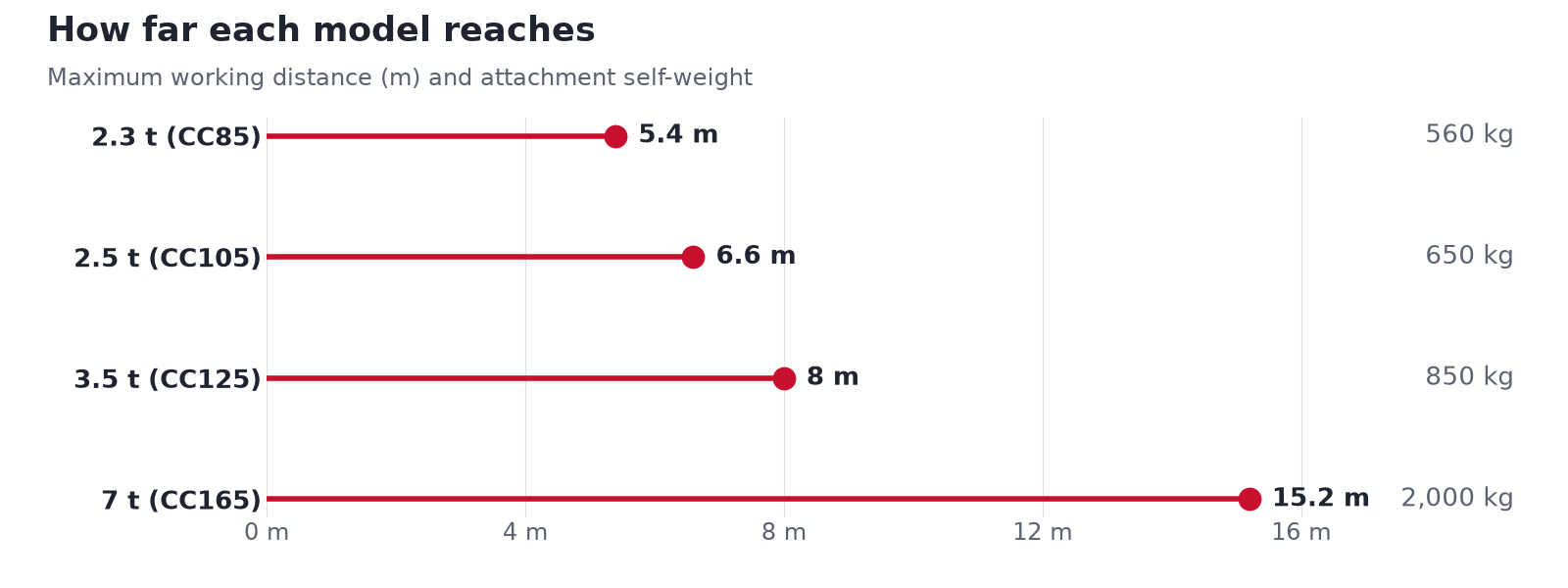

يبلغ أقصى مدى عمل لرافعات فلاي جيب من BOB-LIFT من 5.4 m في طراز 2.3 طن إلى 15.2 m في طراز 7 طن. وتكون السعة عند أقصى مدى أقل بكثير من الحد الأقصى للسعة الاسمية، لذا تحقق دائمًا من جدول الحمولة للمدى المطلوب.
هل أحتاج إلى موافقة لتركيب ذراع رافعة على الرافعة الشوكية؟
نعم، في الولايات المتحدة. تشترط لائحة OSHA 29 CFR 1910.178(a)(4) الحصول على موافقة خطية مسبقة من الشركة المصنعة للرافعة الشوكية على الإضافات التي تؤثر في السعة أو التشغيل الآمن، كما يجب تحديث لوحة السعة. وتوجد قواعد مماثلة في مناطق أخرى، لذا تحقق من السلطات المحلية.
هل رافعة بذراع للرافعة الشوكية أرخص من رافعة مثبتة على شاحنة؟
عادةً ما تتطلب استثمارًا أقل لأنها تستفيد من الرافعة الشوكية التي تملكها بالفعل للتنقل والرفع وتوفير الثقل الموازن. وتعتمد التكلفة الإجمالية على حجم الطراز، وما إذا كانت الرافعة الشوكية تحتاج إلى دائرة هيدروليكية إضافية أو شاحنة أكبر، وأعمال التركيب والشحن. وهي مناسبة للرفع في مواقع العمل والأماكن الداخلية. للحصول على سعر وفقًا لتجهيزاتك، اطلب عرض سعر مع ذكر طراز الرافعة الشوكية ومتطلبات الرفع. أما للتنقل على الطرق بين المواقع أو لرفع أحمال أثقل على مدى طويل، فتظل الرافعة المثبتة على شاحنة ذات الذراع المفصلي الخيار الأفضل.
اختيار ذراع الرافعة الشوكية المناسب
يمنح ذراع الرافعة الشوكية الرافعة الموجودة لديك إمكانات رافعة فعلية، بما في ذلك المدى وارتفاع الخطاف والقدرة على وضع الأحمال في أماكن لا تصل إليها الشوكات. وتتمثل القرارات الأساسية في نوع الذراع، والحمولة المطلوبة عند المدى المطلوب، وقدرة الرافعة الشوكية على حمل الملحق بأمان.
- اختر ذراع فلاي جيب هيدروليكيًا عندما تحتاج إلى الرفع فوق العوائق أو إلى الحفر أو الطوابق العليا.
- حدّد الحجم بالاستناد إلى جدول الحمولة عند مسافة العمل المطلوبة، لا إلى السعة المعلنة.
- طابق الرافعة مع سعة الرافعة الشوكية وحاملها ومصدرها الهيدروليكي، واحصل على الموافقات وحدّث لوحة السعة.
