ナックルブーム式トラック搭載クレーン
仕様と在庫状況は、当社担当者にご確認ください。
技術データ
数値は本シリーズの BOB-LIFT カタログによるものです。最終仕様はご注文前に当社担当者にご確認ください。
ナックルブーム式トラック搭載クレーンをすべて比較寸法と荷重表
図面を選択すると、原寸大で表示されます。
作業半径は旋回中心からフックまでの水平距離です。数値は上の図面によります。
製品詳細 · SQ3.2ZA3
SQ3.2ZA3 は、1.6 t から 40 t までそろう当社のナックルブーム式トラック搭載クレーン（全 21 機種）のひとつです。
SQ3.2ZA3は最大吊上げ能力3.2 t、最大吊上げモーメント6.8 t·mのナックルブーム式トラック搭載クレーンです。推奨動力14 kW、油圧流量25 L/min、作動圧25 MPaで、自重1330 kg、400°の旋回に対応します。
SQ3.2Zシリーズは、EU機械指令2006/42/ECに基づくCE適合証明書を取得しています。
吊り上げ能力クラス
3.2 t
最大吊り上げモーメント 6.8 t·m
ナックルブームの段数
3
メインブーム 1 段＋油圧ブーム 2 段
油圧流量
25 L/min
25 MPa · 推奨動力 14 kW
| 機種 | ブーム段数 | 最大吊り上げモーメント | 自重 |
|---|---|---|---|
| SQ3.2ZA3 この機種 | 3 | 6.8 t·m | 1330 kg |
| SQ3.2ZA4 | 4 | 6.8 t·m | 1450 kg |
ナックルブーム式トラック搭載クレーン

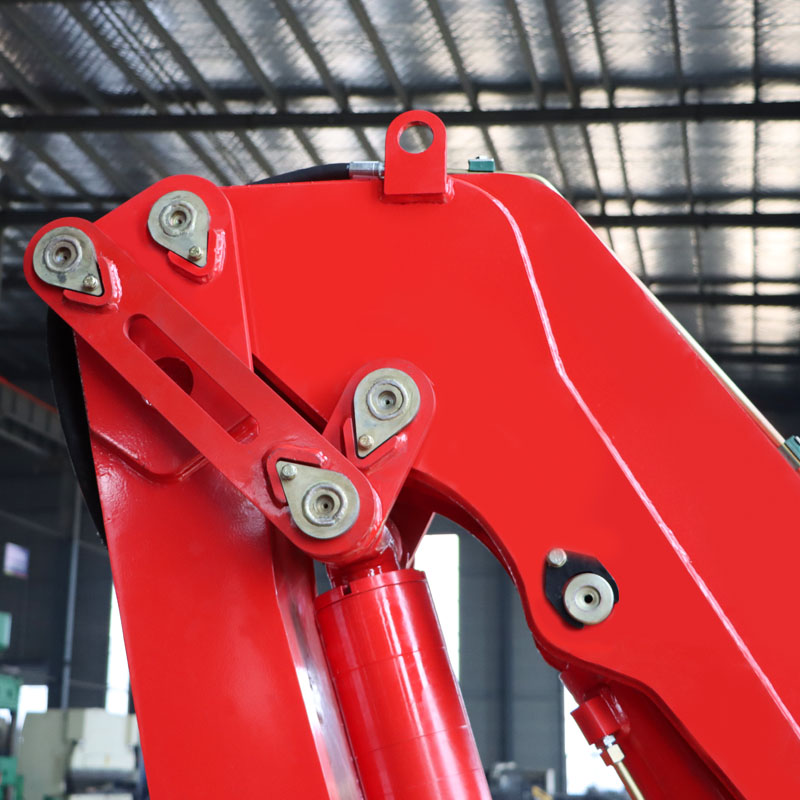

高強度鋼板の溶接構造と六角形ブーム断面。
6.3 t超の機種はボックス型でシリンダーを保護。
ウインチ、オーガー、バスケット、グラップルに対応。
手動レバー、高所シート、無線リモコン。
逆角度まで届き、狭い現場に対応。
製造・納入
01
徐州の工場で旋回台、コラム、ブームを手作業で組み立てます。
02
出荷前に、クレーンを作業範囲全体で試験用ウェイトを吊り上げて試験します。
03
完成したクレーンを検査し、出荷に備えて並べます。
04
輸送中に塗装と油圧機器を保護するため、フィルムで包み、固定します。
05
工場でコンテナに積み込み、お客様の港へ出荷します。
出荷・保証
納期とコンテナ積載台数は、お見積りの際に確定します。
12 か月
機種名、シリアル番号、不具合の写真または動画をお送りください。当社チームが修理をご案内し、部品を発送します。
1 台から注文可能
お客様の声
よくあるご質問
SQ3.2ZA3：ブーム 3 段、6.8 t·m、1330 kg。 SQ3.2ZA4：ブーム 4 段、6.8 t·m、1450 kg。 吊り上げ能力クラスは同じで、ブームの段数が異なります。
25 MPa で 25 L/min です。 推奨油圧動力は 14 kW です。 トラックの PTO データをお送りいただければ、お見積もりの際に適合を確認します。
SQ3.2ZA3 の保証期間は 12 か月で、1 台からご注文いただけます。
作業条件、仕向地、シャーシの詳細をBOB-LIFTにお知らせください。エンジニアリングチームが見積もり前に実用的な構成を確認します。
BOB-LIFTでは、作業半径、シャーシ、作業環境、仕向地の要件に合わせて構成を調整できます。
作業条件、仕向地、シャーシの詳細をBOB-LIFTにお知らせください。エンジニアリングチームが見積もり前に実用的な構成を確認します。
作業条件、仕向地、シャーシの詳細をBOB-LIFTにお知らせください。エンジニアリングチームが見積もり前に実用的な構成を確認します。
作業条件、仕向地、シャーシの詳細をBOB-LIFTにお知らせください。エンジニアリングチームが見積もり前に実用的な構成を確認します。
作業条件、仕向地、シャーシの詳細をBOB-LIFTにお知らせください。エンジニアリングチームが見積もり前に実用的な構成を確認します。
