BOB-LIFT

Краны-манипуляторы с телескопической стрелой

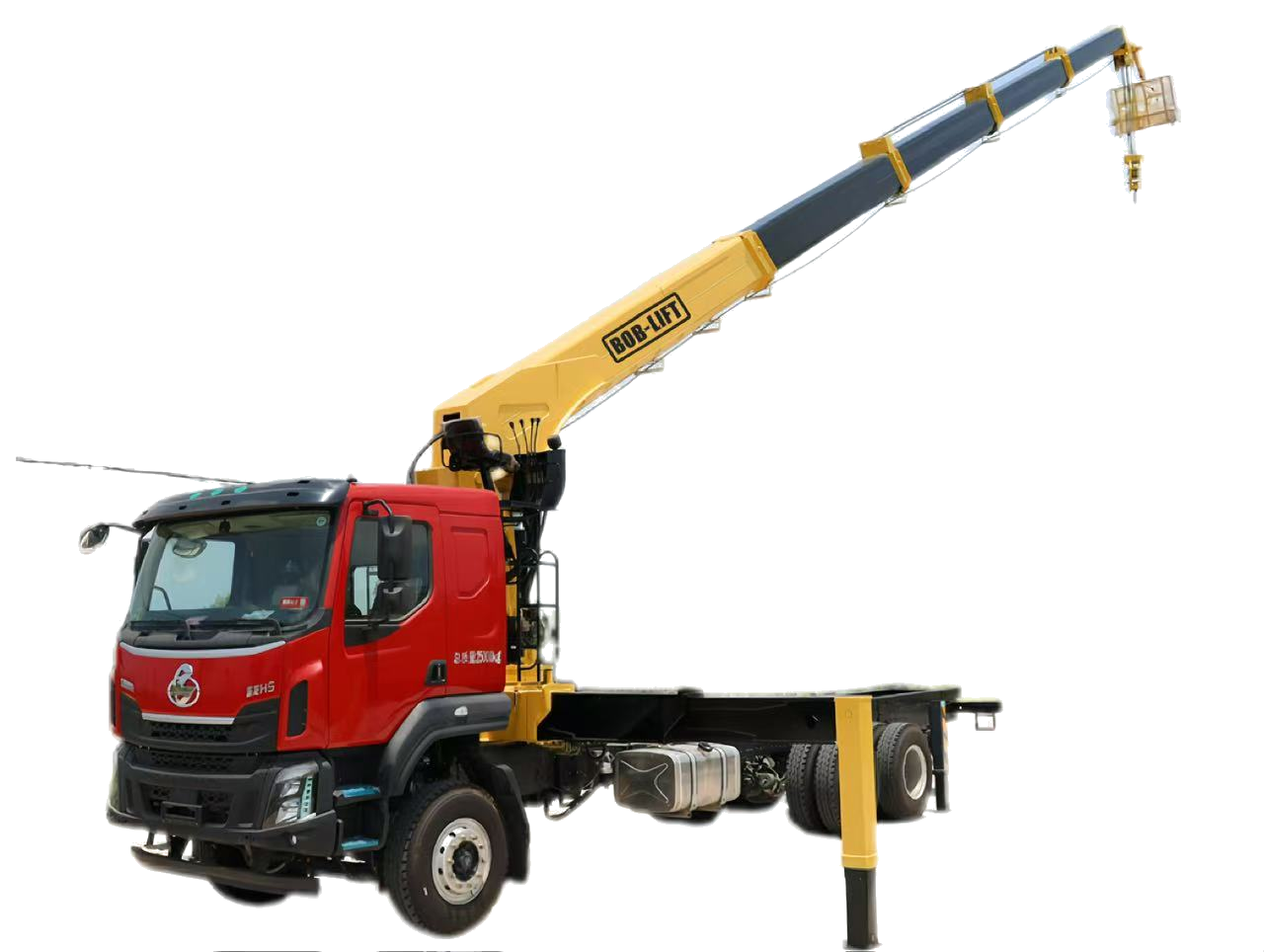

SQ16SA5Кран-манипулятор с телескопической стрелой грузоподъёмностью 16 т

SQ
Кран-манипулятор
16
Класс 16 t
S
Телескопическая стрела
A5
1 основная стрела + 4 гидравлические секции
Максимальная грузоподъёмность
16000kg
Максимальный грузовой момент
40t·m
Рекомендуемая мощность
55kW
Расход гидравлической системы
80L/min
Все краны 16 т
Скачать PDF
Or message us +86 158 5249 9415 info@boblift.com

Confirm your configuration and current availability with our team.

Кран-манипулятор с телескопической стрелой грузоподъёмностью 16 т

Инженерные данные

SQ16SA5 Технические характеристики

Lifting

Максимальная грузоподъёмность
16000kg
Максимальный грузовой момент
40t·m
Угол поворота
360° непрерывно

Hydraulics and power

Рекомендуемая мощность
55kW
Расход гидравлической системы
80L/min
Давление в гидравлической системе
30MPa
Ёмкость масляного бака
300 L

Machine

Масса
6600kg
Монтажное пространство
1300mm

Вылет и опоры

Макс. вылет
22.3m
Макс. высота
≈ 24 m
Макс. угол стрелы
75°
Ширина опор
2300–8000 mm

Figures from the BOB-LIFT brochure for this range. Confirm the final specification with our team before ordering.

Compare all Краны-манипуляторы с телескопической стрелой

Размеры и таблица грузоподъёмности

Чертёж габаритов и таблица грузоподъёмности SQ16SA5

Выберите чертёж, чтобы просмотреть его в полном размере.

Сколько поднимает на каждом вылете Чем дальше крюк от крана, тем меньше он поднимает: 16,000 кг на 2.5 м, 1,050 кг на 22.3 м.
Груз (кг) 16,000 7,800 4,100 2,600 1,700 1,050
Вылет (м) 2.5 6 10.1 14.2 18.2 22.3

Вылет измеряется от оси вращения до крюка. Данные с чертежа выше.

Описание продукции · SQ16SA5

Кран-манипулятор с телескопической стрелой грузоподъёмностью 16 т

The SQ16SA5 is one of 12 models in our Краны-манипуляторы с телескопической стрелой range, which runs from 2 t to 20 t.

SQ16SA5 — это кран-манипулятор с телескопической стрелой грузоподъёмностью 16 t и максимальным грузовым моментом 40 t·m. Для его работы рекомендуется источник питания мощностью 55 kW; расход гидравлической жидкости составляет 80 L/min при давлении 30 MPa. Масса крана — 6600 kg, диапазон поворота — непрерывные 360°.

Дополнительное оборудование

  • Гидравлический захват с собственным цилиндром для захвата и освобождения грузов.
  • Двухчелюстной грейфер для погрузки, разгрузки и лёгкой выемки отходов, щепы и грунта.
  • Грейфер типа «апельсиновая корка» для лома и сыпучих материалов.
  • Захват для лесоматериалов для брёвен и древесины.
  • Бур для бурения ям под посадку деревьев, опоры инженерных сетей и фундаментные сваи, а также для отбора проб грунта.

Сертификация

Серия SQ16S имеет сертификат соответствия CE требованиям Директивы ЕС по машинам и механизмам 2006/42/EC.

  • Capacity class

    16 t

    Max lifting moment 40 t·m

  • Telescopic boom sections

    5

    1 основная стрела + 4 гидравлические секции

  • Hydraulic flow

    80 L/min

    30 MPa · 55 kW recommended

Choosing the right model

Need more than 16 t? The next class up is the SQ20SA5 at 20 t. For lighter loads, the SQ14SA5 at 14 t is the class below.

Before ordering, check that the truck's power take-off can deliver 80 L/min at 30 MPa. We recommend 55 kW of hydraulic power. Its self weight of 6600 kg adds to the load on the truck, so allow for it in the payload.

Telescopic Boom Truck Mounted Crane

Технические преимущества продукции

  • Восьмигранная стрела

    Восьмигранная стрела

    Восьмигранная стрела для кранов грузоподъёмностью свыше 8 t: лёгкая и прочная.

  • Специализированный ограничитель грузового момента

    Специализированный ограничитель грузового момента

    Ограничитель грузового момента с отображением данных в реальном времени, сертифицированный для безопасной эксплуатации.

  • Дополнительное оборудование

    Дополнительное оборудование

    Лебёдка, бур, корзина или захват — по запросу.

  • Режимы управления

    Режимы управления

    Пульт управления, верхнее сиденье или беспроводной пульт.

  • Конструкция из высокопрочной стали Высокопрочная сталь: прочнее и легче.
  • Защита от перемотки Ограничители перемотки и чрезмерного опускания.

Производство и доставка

Из нашего цеха в ваш порт

  1. Секции стрелы 01

    Секции стрелы

    Секции телескопической стрелы проходят обработку и оснащаются необходимыми элементами до сборки.

  2. Сборка 02

    Сборка

    Колонны, лебёдки и регулирующие клапаны собирают в нашем цехе в Сюйчжоу.

  3. Итоговая проверка 03

    Итоговая проверка

    Готовые краны проверяют и выстраивают для отправки.

  4. Упаковка 04

    Упаковка

    Кран оборачивают плёнкой и закрепляют ремнями, чтобы защитить лакокрасочное покрытие и гидравлику при перевозке.

  5. Загрузка в контейнер 05

    Загрузка в контейнер

    Краны загружают в контейнеры на заводе и отправляют в ваш порт.

Shipping & warranty

Shipping, warranty and documents

Shipping

Срок поставки и загрузка контейнера подтверждаются в вашем коммерческом предложении.

Warranty and parts

12 months

Send the model, serial number and a photo or video of the issue; our team guides the repair and ships the parts.

Order from 1 unit

Documents

Часто задаваемые вопросы

Questions about the SQ16SA5

About the SQ16SA5

What hydraulic supply does the SQ16SA5 need?

80 L/min at 30 MPa. We recommend 55 kW of hydraulic power. Send us the truck's power take-off data and we confirm the match when we quote.

What warranty and minimum order apply to the SQ16SA5?

The SQ16SA5 carries a 12-month warranty, and you can order from 1 unit.

Not answered here?

Send us your question and our team replies with answers for your site.

+86 158 5249 9415

Ordering and service

С каким шасси грузовика совместима эта модель?

Сообщите BOB-LIFT условия работы, страну назначения и данные шасси. Перед подготовкой предложения инженерная команда подтвердит подходящую конфигурацию.

Можно ли адаптировать кран под наши условия работы?

BOB-LIFT может изменить комплектацию с учётом вылета стрелы, шасси, сценария эксплуатации и требований страны назначения.

Каков обычный срок поставки?

Сообщите BOB-LIFT условия работы, страну назначения и данные шасси. Перед подготовкой предложения инженерная команда подтвердит подходящую конфигурацию.

Какие экспортные документы предоставляются?

Сообщите BOB-LIFT условия работы, страну назначения и данные шасси. Перед подготовкой предложения инженерная команда подтвердит подходящую конфигурацию.

Предоставляете ли вы обучение установке и эксплуатации?

Сообщите BOB-LIFT условия работы, страну назначения и данные шасси. Перед подготовкой предложения инженерная команда подтвердит подходящую конфигурацию.

Какая послепродажная поддержка доступна?

Сообщите BOB-LIFT условия работы, страну назначения и данные шасси. Перед подготовкой предложения инженерная команда подтвердит подходящую конфигурацию.
