رافعة على قاعدة بسعة 12 طنًا مع ملقط للحجر في ورشة حجر بألمانيا

يشغّل عميل في ألمانيا رافعة BOB-LIFT SQ12ZA4T حمراء بذراع مفصلي كرافعة على قاعدة داخل ورشة حجر. تُظهر صوره السبع الرافعة وهي ترفع كتلة بملقط للحجر، وألواحًا بحبال رفع نسيجية، وقرص منشار. الأرضية مبللة، وتقف الرافعة بين طاولة قطع كبيرة ووحدة هيدروليكية زرقاء مع محركها الكهربائي وأكوام من الحجر.

تُظهر الصور بالترتيب:
1. الرافعة مطوية على قاعدتها المستديرة بجوار جدار الورشة.
2. الرافعة ترفع لوحًا بحبل ذي فرعين بجوار طاولة القطع.
3. الرافعة تحمل قرص منشار دائريًا كبيرًا على خطافها.
4. لوح حجري معلق أفقيًا بحبل نسيجي ذي فرعين.
5–6. الرافعة ترفع لوحًا حجريًا مصقولًا بأربعة حبال نسيجية.
7. ملقط حجر أصفر من النوع المقصّي على خطاف الرافعة يمسك كتلة حجرية مربعة.

كل ما يلي مأخوذ من هذه الصور ومن المواصفات الفنية للرافعة. لم يشارك العميل أوزان الكتل ولا عدد الرفعات اليومية، لذلك لا نذكرها هنا.

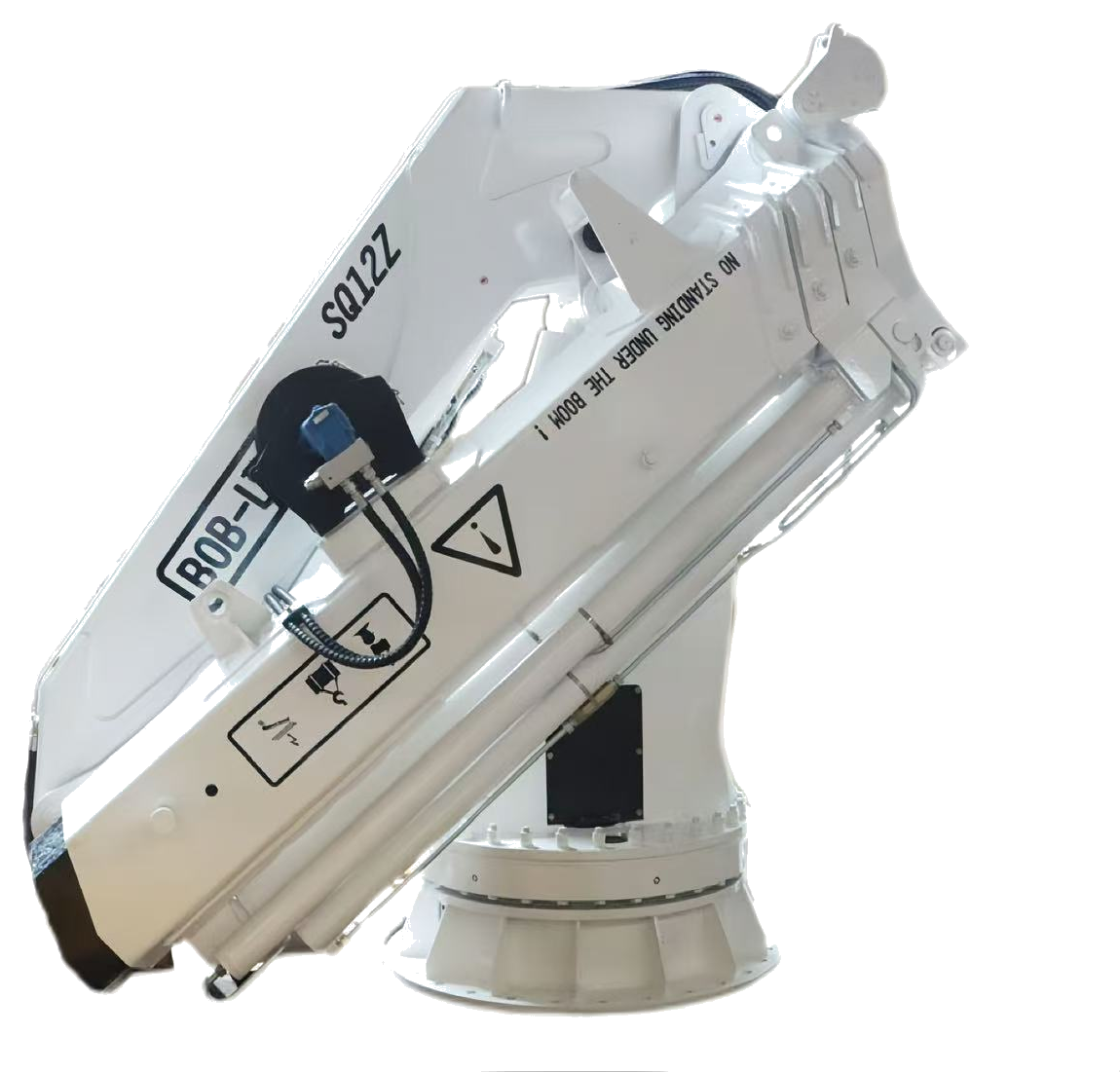

يشير الحرف T في نهاية SQ12ZA4T إلى النسخة البحرية: رافعة مصممة للتركيب على قاعدة مع مصدر هيدروليكي خاص بها، لا على هيكل شاحنة. وهذا ما يجعلها مفيدة في الورشة. فعند تركيبها على قاعدة في الأرضية مع وحدة طاقة كهربائية منفصلة، تدور 360° وتصل إلى طاولة القطع وأكوام الحجر من موقع ثابت واحد. لا يعمل محرك شاحنة داخل المبنى، ولا تحتاج الورشة إلى مسار رافعة علوية لهذه الرفعات.

تبلغ أقصى سعة رفع للرافعة SQ12ZA4T ‏12,000 كغ، وأقصى عزم رفع 27 طن·م. وتحتاج إلى تدفق هيدروليكي 55 لتر/دقيقة عند 28 ميغاباسكال، بقدرة موصى بها تقارب 30 كيلوواط، ويبلغ وزنها 3,900 كغ. تنقل الرافعة على قاعدة بهذا الحجم عزم دورانها كاملًا إلى الأرضية، لذلك يجب تصميم الأساس لهذا الحمل قبل التركيب.

تُظهر الصور ثلاث طرق مختلفة لإمساك الحمل، ولكل منها عمل يناسبها.

ملقط الحجر يناسب الكتل المربعة. فالملقط المقصّي في الصورة 7 يزداد إحكامًا كلما شدّ الحمل إلى الأسفل، فيمسك الكتلة دون حبال تمر تحتها. وهذا يوفر عناء رفع الكتلة على دعامات لتمرير الحبل، لكن يجب أن يكون الملقط مصنّفًا لوزن الكتلة وعرض فتحتها.

الحبال النسيجية تناسب الألواح. ففي الصورة 2 والصور من 4 إلى 6 تتدلى الألواح أفقيًا على فرعين أو أربعة، ويحمي الشريط اللين الأوجه المصقولة والحواف أفضل من السلاسل.

الخطاف وحده يناسب الأدوات وقطع الآلات. ففي الصورة 3 تحمل الرافعة قرص منشار دائريًا كبيرًا، وهي رفعة صيانة غير مريحة تكون بطيئة وخطرة باليد.

الملقط في هذه الصور من معدات العميل نفسه. أما للمواد السائبة فيمكن تزويد رافعات BOB-LIFT ذات الذراع المفصلي بماسك هيدروليكي أو كباش ذي فكين أو كباش متعدد الفكوك أو ماسك للأخشاب. فعلى سبيل المثال، يشغّل عميل في أوزبكستان رافعة SQ2ZA2 مع كباش ذي فكين.

يضيف الملقط أو عارضة الرفع أو مجموعة الحبال وزنها الخاص إلى كل رفعة. عند التحقق من طراز ما، أضيفوا وزن الملحق إلى أثقل كتلة، واقرأوا جدول الأحمال عند نصف القطر الذي تلتقط فيه الرافعة الحمل أو تضعه، لا عند العمود. فالكتلة الخفيفة بما يكفي قرب القاعدة قد تكون أثقل من اللازم عند الطرف البعيد من طاولة القطع. وتوضح SQ12ZA4T هذا الأثر بجلاء: فهي ترفع 12,000 كغ عند 2.25 م، و3,750 كغ عند 6.45 م، و2,100 كغ عند أقصى نصف قطر 10.15 م.

SQ12ZA4T طراز سابق لا يزال تصنيعه ممكنًا حسب الطلب. ويحافظ مقابله الحالي SQ12ZA6T على سعة 12,000 كغ وعزم 27 طن·م، ويضيف مقاطع ذراع أكثر لامتداد أطول. إذا كنتم تخططون لرافعة لورشة حجر أو ساحة أو نقطة تحميل ثابتة، فأرسلوا إلينا أثقل حمل، والملحق الذي ستستخدمونه، والامتداد المطلوب، ومصدر الكهرباء المتاح في الموقع. سنختار طرازًا ونتحقق من جدول الأحمال وفق تخطيط موقعكم.
