رافعة ذات ذراع مفصلي طراز SQ16ZA4 مثبتة على وحدة جرار في قطر

رافعة ذات ذراع مفصلي أصفر اللون مزودة بمقعد مرتفع للمشغل على عمودها، ومثبتة خلف مقصورة قيادة وحدة جرار رمادية اللون وتمتد فوق الساحة: تُظهر الصور الواردة من عميلنا في قطر عملية تركيب واختبار رافعة BOB-LIFT SQ16ZA4 ذات الذراع المفصلي والمثبتة على شاحنة.

لمحة سريعة: رافعة ذات ذراع مفصلي من طراز SQ16ZA4 سعة 16 طنًا مركبة على شاحنة · قطر · وحدة جرار بمقعد مرتفع · 5 صور من العميل.

ما تظهره الصور

• عملية التركيب. في إحدى الصور، يعمل ميكانيكيون يرتدون ملابس العمل على قاعدة الرافعة خلف الكابينة، مع ذراع الرافعة مطويًا. لا يزال قارنة العجلة الخامسة مثبتة على هيكل الشاحنة خلف الرافعة.
• الرافعة. يحمل ذراع الرافعة الأصفر اسم BOB-LIFT، والرمز SQ16Z، وتحذيرًا بعدم الوقوف أسفل ذراع الرافعة. يتدلى خطاف أحمر من طرف الامتدادات السوداء.
• المقعد المرتفع. يجلس المشغل على مقعد مزود بحاجز أمان منحني في أعلى عمود الرافعة، بحيث يمكنه الرؤية فوق الكابينة أثناء عمل الرافعة.
• الاختبار. مع وضع أحد أرجل الداعم على الجانب الأيسر، يظهر ذراع الرافعة مرفوعًا بشكل شبه عمودي في إحدى الصور، وممدودًا بشكل أفقي في صورة أخرى.
• على الطريق. تُظهر إحدى الصور الرافعة المطوية على شاحنة خلف مقطورة برتقالية اللون على الطريق السريع.

هذه صور العميل نفسه. لم تُرفق بها أي أوزان للحمولة أو تعليقات. وتقف رافعة صفراء ثانية على وحدة جرار أخرى في الخلف في الساحة.

نبذة عن طراز SQ16ZA4

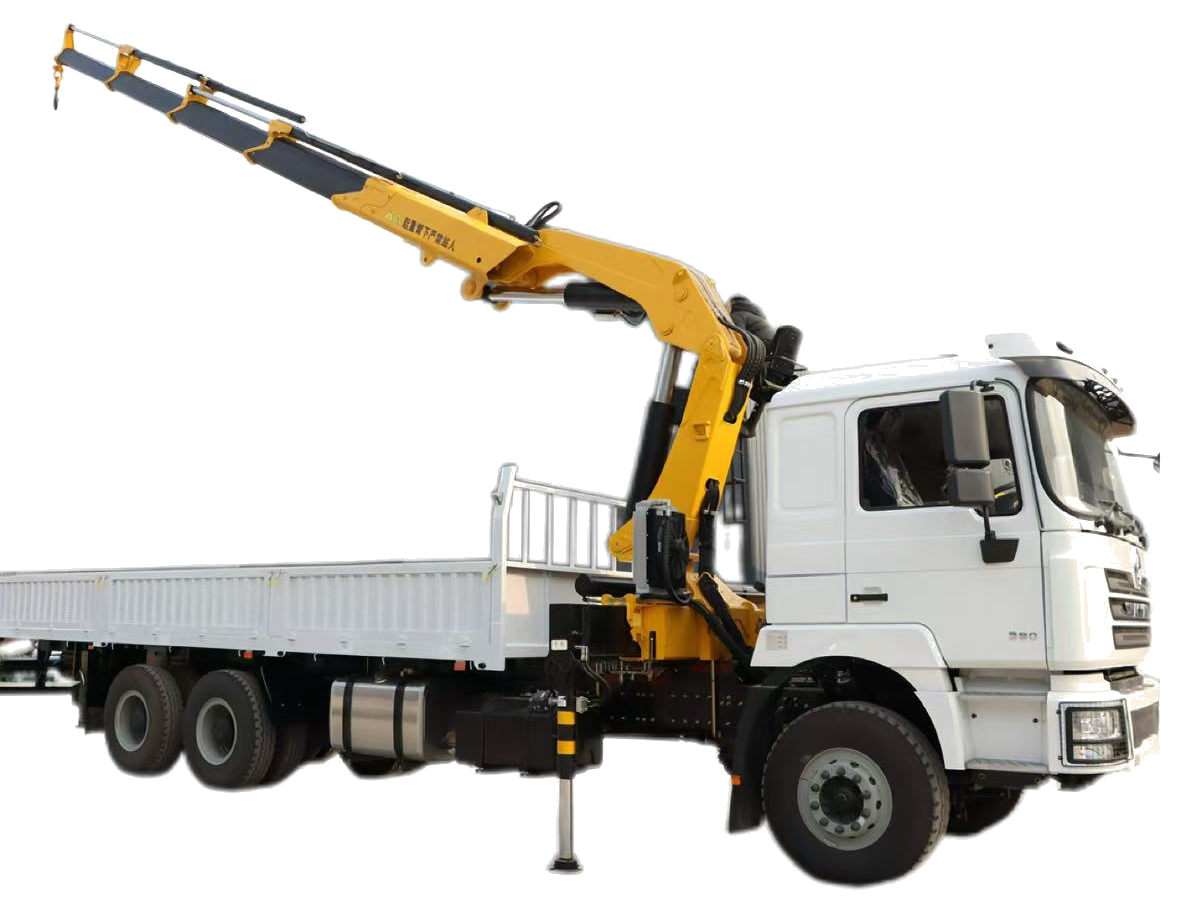

إن SQ16ZA4 هي رافعة سابقة من طراز ذي ذراع مفصلي سعة 16 طنًا ومثبتة على شاحنة. لم تعد هذه الرافعة ضمن المجموعة الحالية، ولا يمتلك القسم الفني أي رسومات فنية حديثة لها، لذا لا يتضمن هذا السجل أرقام الحمولة الخاصة بها. للاطلاع على رافعة جديدة من هذا الحجم، انظر صفحة الرافعة المثبتة على شاحنة ذات ذراع مفصلي سعة 16 طن، حيث يحتوي كل طراز حالي على رسومات خاصة به لأبعاده ومخططات الحمولة.

عزم الرفع هو الحمل مضروبًا في المسافة من مركز الدوران. ولهذا السبب ينخفض الحمل المقنن كلما امتد ذراع الرافعة. على سبيل المثال، قد يصبح الحمل الذي ترفعه الرافعة بسهولة بالقرب من العمود ثقيلًا جدًّا بمجرد دفع الامتدادات للخارج. مسافة امتداد أذرع التثبيت هي المسافة بين أقدام أذرع التثبيت. يضمن المدى الأوسع ثبات الشاحنة بشكل أفضل عندما تدور الرافعة إلى الجانب. للاطلاع على القواعد العامة لسلامة الرافعات، انظر معيار OSHA للرافعات والروافع.

يتيح المقعد المرتفع للمشغل رؤية الحمولة فوق الكابينة وجسم الشاحنة، مما يساعد في عمليات الرفع لمسافات طويلة. وتعمل رافعة مزودة بمقعد مرتفع أيضًا في سجل التسليم الخاص بنا في الفلبين، كما ترفع رافعة ذات ذراع مفصلي سعة 12 طن الآلات في سجلنا من الأرجنتين.

رافعة كبيرة مثبتة على شاحنة قاطرة

يتيح تركيب رافعة خلف مقصورة قيادة شاحنة القاطرة لشاحنة واحدة أن ترفع الأحمال وتسحب مقطورة أيضًا. أربع نقاط يجب مراعاتها:

1. تحقق من أحمال المحاور. تضيف الرافعة الكبيرة الموجودة خلف الكابينة وزنًا كبيرًا إلى المحور الأمامي. قم بوزن الشاحنة بعد تجهيزها وتحقق من أن كل محور لا يتجاوز سعته المحددة.
2. احرص على إبقاء العجلة الخامسة خالية من العوائق. يجب أن تترك قاعدة الرافعة والذراع المطوي مساحة كافية للمقطورة للربط والانعطاف.
3. ضع أذرع التثبيت على أرض صلبة. تحتاج رافعة بهذا الحجم إلى أن تكون كلتا الدعامتين مثبتتين على أرض صلبة أو على وسادات قبل أن يمتد الذراع.
4. اختبرها قبل بدء العمل. قم بتشغيل كل حركة بدون حمولة، ثم اختبرها بوزن معروف قبل أول مهمة فعلية.

تتوفر أحجام أخرى ضمن مجموعة الرافعات ذات الذراع المفصلي المثبتة على الشاحنات، وتشرح صفحة التركيب والشحن كيفية إجراء عملية التركيب.

التحقق من ملاءمة الشاحنة لرافعة سعة 16 طن

قبل أن تطلب رافعة سعة 16 طن، تحقق من ثلاثة أمور في شاحنتك. فهذه العوامل تحدد ما إذا كانت الرافعة مناسبة لها أم لا.

• الحمولة الصافية. تُخصم الرافعة وإطارها الفرعي وأذرع التثبيت من الحمولة الصافية للشاحنة. خطط لهيكل الشاحنة والمعدات التي ستحملها وفقًا لما تبقى من الحمولة.
• الطاقة الهيدروليكية. يجب أن توفر وحدة سحب الطاقة والمضخة في شاحنتك التدفق والضغط اللذين تحتاجهما الرافعة.
• المساحة على الهيكل. تأكد من أن الهيكل يتسع للرافعة وأذرعها الداعمة بجانب المعدات الموجودة بالفعل على الشاحنة.

إذا كنت تستخدم رافعة من طراز SQ16ZA4 حاليًا، فستساعدنا صورة لوحة البيانات الخاصة بها. أرسل العلامة التجارية والطراز وقاعدة العجلات لشاحنتك عبر صفحة الاتصال، وسيقوم فريقنا بالتحقق من ملاءمتها.

تم تجميع هذا السجل بواسطة Achord Chan، مدير عمليات المنتجات في BOB-LIFT، استنادًا إلى الصور التي أرسلها العميل.
