BOB-LIFT

Grues de chargement sur camion à flèche télescopique

Voir toutes les grues de 20 tonnes

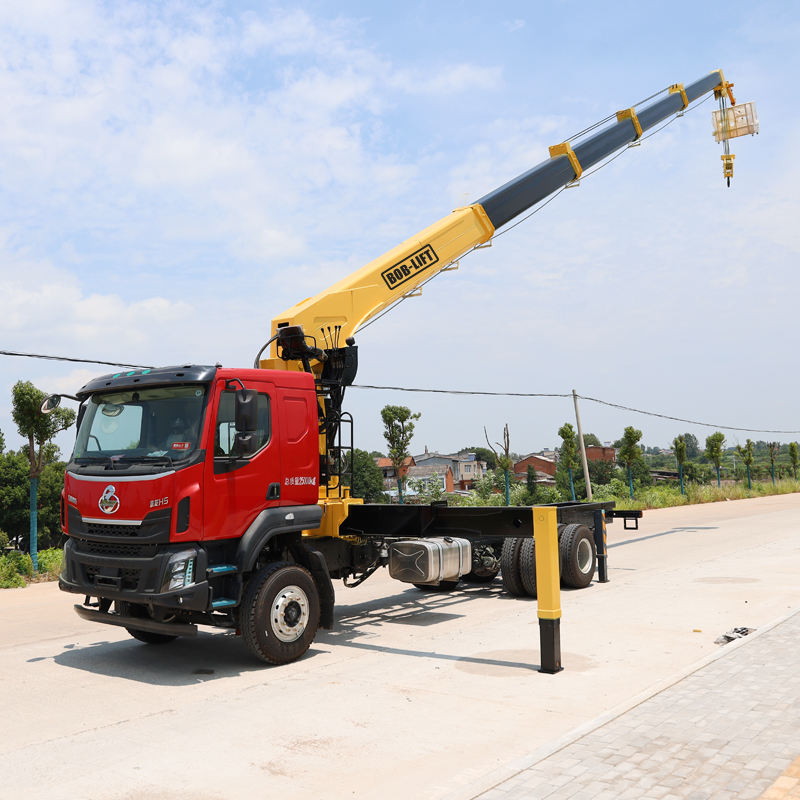

Grue de chargement sur camion de 20 t à flèche télescopique

Modèle SQ20SA5Série SQ20S

Un treuil est fourni avec chaque grue de chargement télescopique sur camion

À quoi sert le treuil : consultez notre guide sur les treuils

Capacité de levage maximale
20,000kg
Moment de levage maximal
50t·m
Portée maximale
22m
Hauteur de levage
≈ 23.5m
Poids propre
7,300kg
+86 158 5249 9415 info@boblift.com
Grue de chargement sur camion de 20 t à flèche télescopique

Données techniques

Caractéristiques techniques

SQ20SA5

Lecture du modèle

SQ
Grue BOB-LIFT
20
Classe de capacité 20 t
S
Flèche télescopique
A5
1 flèche principale + 4 flèches hydrauliques
✓
Treuil : de série

Levage

Capacité de levage maximale
20,000kg
Moment de levage maximal
50t·m
Angle de rotation
360°
Portée max.
22m
Hauteur max.
≈ 23.5 m
Angle max. de flèche
75°

Hydraulique et puissance

Puissance recommandée
55kW
Débit du système hydraulique
80+63L/min
Pression du système hydraulique
25MPa
Capacité du réservoir d’huile
300 L

Machine

Poids à vide
7,300kg
Espace d’installation
1,400mm
Écartement des stabilisateurs
2450–8050 mm
Comparer toute la gamme Grues de chargement sur camion à flèche télescopique

Données issues des plans techniques BOB-LIFT. Veuillez confirmer les spécifications définitives auprès de notre équipe avant de passer commande.

Dimensions et diagramme de charge

Plan coté et diagramme de charge du SQ20SA5

Sélectionnez le plan pour l’afficher en taille réelle.

Charge levée à chaque portée Plus le crochet est loin de la grue, moins elle lève : 20,000 kg à 2.5 m, 1,500 kg à 22 m.
Charge (kg) 20,000 12,000 6,300 3,500 2,200 1,500
Portée (m) 2.5 6.3 10.3 14.3 18.3 22

La portée se mesure de l’axe de rotation au crochet. Données issues du plan ci-dessus.

Détails du produit · SQ20SA5

Grue de chargement sur camion de 20 t à flèche télescopique

La SQ20SA5 fait partie des 11 modèles de notre gamme Grues de chargement sur camion à flèche télescopique, qui va de 2 t à 20 t.

Le SQ20SA5 est une grue de chargement sur camion à flèche télescopique de 20 t, avec un moment de levage maximal de 50 t·m. Elle fonctionne avec une alimentation électrique recommandée de 55 kW, un débit hydraulique de 80+63 L/min à 25 MPa, pèse 7300 kg et offre un angle de rotation nominal de 360°.

Pour d’autres capacités, découvrez nos grues de chargement à flèche télescopique de 2 à 20 t, fournies sous forme de grues à monter sur votre propre camion.

Les acheteurs recherchent souvent cet engin sous l’appellation « grue de camion de 20 tonnes » ou « camion-grue ». Le modèle SQ20SA5 est une grue-chargeuse montée derrière la cabine ; le camion conserve ainsi sa benne et transporte les marchandises qu’il soulève. Cela le distingue d’une grue mobile sur camion, qui dispose de son propre châssis et ne comporte pas de benne. Nous livrons le SQ20SA5 seul pour que vous puissiez le monter sur votre camion ; nous avons équipé des camions Dongfeng, Isuzu et Sinotruk de nos grues.

Accessoires en option

  • Grappin hydraulique s’ouvrant et se fermant grâce à son propre vérin pour saisir et libérer les charges.
  • Godet preneur à coquilles pour le chargement, le déchargement et le creusement léger de déchets, de copeaux et de terre.
  • Grappin à ferraille pour la ferraille et les matériaux en vrac.
  • Grappin à bois pour les grumes et le bois.
  • Tarière pour les trous de plantation d’arbres, les poteaux de services publics, les pieux de fondation et l’échantillonnage du sol.

Certification

La série SQ20S est titulaire d’un certificat de conformité CE au titre de la directive Machines 2006/42/CE de l’UE.

  • Classe de capacité

    20 t

    Moment de levage max. 50 t·m

  • Sections de flèche télescopique

    5

    1 flèche principale + 4 flèches hydrauliques

  • Débit hydraulique

    80+63 L/min

    25 MPa · 55 kW recommandés

Choisir le bon modèle

Pour des charges plus légères, la classe inférieure est la SQ16SA5, de 16 t.

Avant de commander, vérifiez que la prise de force du camion peut fournir 80+63 L/min à 25 MPa. Nous recommandons une puissance hydraulique de 55 kW. Son poids propre de 7300 kg s'ajoute à la charge du camion : tenez-en compte dans la charge utile.

Grue sur camion à flèche télescopique

Avantages techniques du produit

  • Flèche octogonale

    Flèche octogonale

    Flèche octogonale au-delà de 8 t : légère et robuste.

  • Limiteur de moment de levage dédié

    Limiteur de moment de levage dédié

    Limiteur de moment de levage avec affichage en temps réel, certifié pour la sécurité.

  • Accessoires en option

    Accessoires en option

    Treuil, tarière, nacelle ou grappin sur demande.

  • Modes de commande

    Modes de commande

    Panneau de commande, poste de commande en hauteur ou télécommande sans fil.

  • Structure en acier haute résistance Plaque haute résistance : plus robuste et plus légère.
  • Protection contre le surenroulement Dispositifs de coupure en cas de surenroulement et de descente excessive.

Fabrication et livraison

De notre atelier à votre port

  1. Sections de flèche 01

    Sections de flèche

    Les sections de la flèche télescopique sont terminées et équipées avant le montage.

  2. Montage 02

    Montage

    Les colonnes, treuils et distributeurs de commande sont assemblés dans notre atelier de Xuzhou.

  3. Contrôle final 03

    Contrôle final

    Les grues terminées sont inspectées et alignées avant leur expédition.

  4. Emballage 04

    Emballage

    Elles sont enveloppées d’un film et sanglées afin de protéger la peinture et les composants hydrauliques pendant le transport.

  5. Chargement en conteneur 05

    Chargement en conteneur

    Chargées dans des conteneurs à l’usine et expédiées vers votre port.

Expédition et garantie

Expédition, garantie et documents

Expédition

Le délai de livraison et le chargement des conteneurs sont confirmés dans votre devis.

Garantie et pièces

12 mois

Envoyez le modèle, le numéro de série et une photo ou vidéo du problème ; notre équipe vous guide pour la réparation et expédie les pièces.

Commande dès 1 unité

Documents

Questions fréquentes

Questions sur la SQ20SA5

À propos de la SQ20SA5

Quelle alimentation hydraulique faut-il pour la SQ20SA5 ?

80+63 L/min à 25 MPa. Nous recommandons une puissance hydraulique de 55 kW. Envoyez-nous les données de la prise de force du camion, nous confirmerons la compatibilité dans notre devis.

Quelles sont la garantie et la commande minimale pour la SQ20SA5 ?

La SQ20SA5 est garantie 12 mois et se commande à partir de 1 unité.

Vous n'avez pas trouvé la réponse ?

Envoyez-nous votre question, notre équipe vous répondra en fonction de votre chantier.

+86 158 5249 9415

Commande et service

Quels châssis de camion peuvent être associés à ce modèle ?

Envoyez à BOB-LIFT les informations sur les conditions d’utilisation, la destination et le châssis. L’équipe d’ingénierie confirmera une configuration adaptée avant l’établissement du devis.

La grue peut-elle être personnalisée selon nos conditions d’utilisation ?

BOB-LIFT peut adapter la configuration en fonction de la portée de levage, du châssis, du scénario d’utilisation et des exigences de destination.

Quel est le délai de livraison habituel ?

Le délai de livraison dépend de la configuration, de la quantité commandée et de la destination. Nous vous le confirmons par écrit dans votre devis.

Quels documents d’exportation sont fournis ?

Chaque commande est expédiée accompagnée d’une facture commerciale, d’un bordereau d’expédition et d’un connaissement, ainsi que des documents relatifs aux produits requis pour la commande confirmée.

Proposez-vous une formation à l’installation et à l’utilisation ?

Nous pouvons monter la grue sur votre camion avant l’expédition. Pour l’installation sur site, notre équipe vous fournit des conseils de montage et une assistance technique à distance. De plus, notre page « Service et utilisation » propose de courtes vidéos sur les vérifications à effectuer avant et pendant les opérations de levage.

Quel service après-vente est proposé ?

Les grues bénéficient d’une garantie de 12 mois. Envoyez-nous le modèle, le numéro de série ainsi qu’une photo ou une vidéo du problème ; notre équipe vous guide pour la réparation et vous expédie les pièces.
