ナックルブーム式トラック搭載クレーン
仕様と在庫状況は、当社担当者にご確認ください。
技術データ
数値は本シリーズの BOB-LIFT カタログによるものです。最終仕様はご注文前に当社担当者にご確認ください。
ナックルブーム式トラック搭載クレーンをすべて比較寸法と荷重表
図面を選択すると、原寸大で表示されます。
作業半径は旋回中心からフックまでの水平距離です。数値は上の図面によります。
製品詳細 · SQ1ZA3+1
SQ1ZA3+1 は、1.6 t から 40 t までそろう当社のナックルブーム式トラック搭載クレーン（全 21 機種）のひとつです。
SQ1ZA3+1は最大吊上げ能力1.6 t、最大吊上げモーメント2.2 t·mのナックルブーム式トラック搭載クレーンです。推奨動力7.5 kW、油圧流量15 L/min、作動圧18 MPaで、自重470 kg、330°の旋回に対応します。
SQ1Zシリーズは、EU機械指令2006/42/ECに基づくCE適合証明書を取得しています。
吊り上げ能力クラス
1.6 t
最大吊り上げモーメント 2.2 t·m
ナックルブームの段数
3+1
油圧流量
15 L/min
18 MPa · 推奨動力 7.5 kW
1.6 t を超える能力が必要な場合は、ひとつ上のクラスの SQ2ZA4（2 t）をご覧ください。
ご注文の前に、トラックの PTO が 18 MPa で 15 L/min を供給できるかご確認ください。 推奨油圧動力は 7.5 kW です。 自重 470 kg はトラックへの荷重になるため、積載量に含めてご検討ください。
ナックルブーム式トラック搭載クレーン
高強度鋼板の溶接構造と六角形ブーム断面。
6.3 t超の機種はボックス型でシリンダーを保護。
ウインチ、オーガー、バスケット、グラップルに対応。
手動レバー、高所シート、無線リモコン。
逆角度まで届き、狭い現場に対応。
製造・納入
01

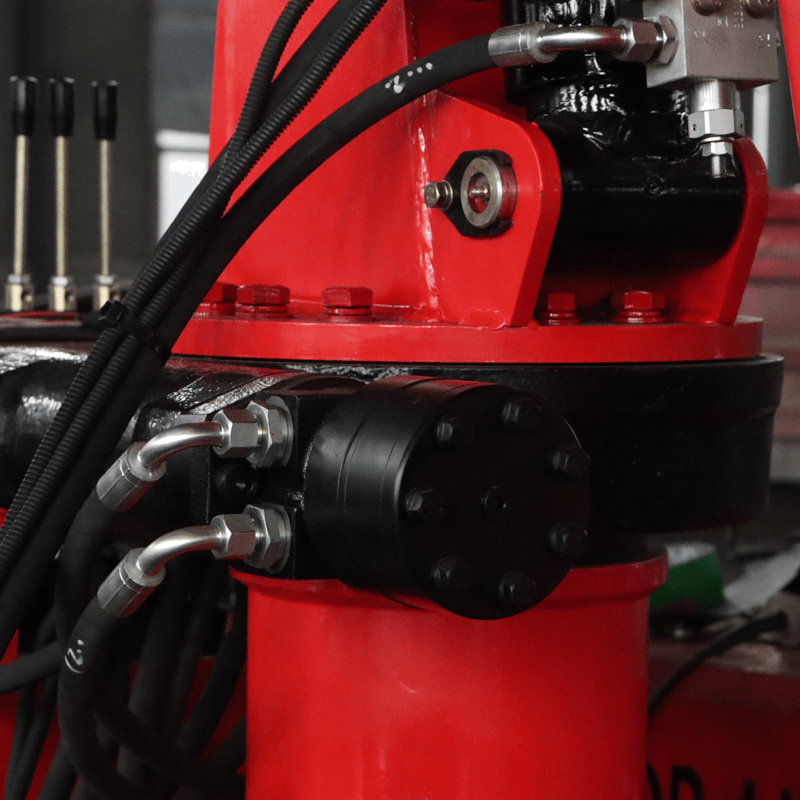

徐州の工場で旋回台、コラム、ブームを手作業で組み立てます。
02
出荷前に、クレーンを作業範囲全体で試験用ウェイトを吊り上げて試験します。
03
完成したクレーンを検査し、出荷に備えて並べます。
04
輸送中に塗装と油圧機器を保護するため、フィルムで包み、固定します。
05
工場でコンテナに積み込み、お客様の港へ出荷します。
出荷・保証
納期とコンテナ積載台数は、お見積りの際に確定します。
12 か月
機種名、シリアル番号、不具合の写真または動画をお送りください。当社チームが修理をご案内し、部品を発送します。
1 台から注文可能
お客様の声
よくあるご質問
18 MPa で 15 L/min です。 推奨油圧動力は 7.5 kW です。 トラックの PTO データをお送りいただければ、お見積もりの際に適合を確認します。
SQ1ZA3+1 の保証期間は 12 か月で、1 台からご注文いただけます。
作業条件、仕向地、シャーシの詳細をBOB-LIFTにお知らせください。エンジニアリングチームが見積もり前に実用的な構成を確認します。
BOB-LIFTでは、作業半径、シャーシ、作業環境、仕向地の要件に合わせて構成を調整できます。
作業条件、仕向地、シャーシの詳細をBOB-LIFTにお知らせください。エンジニアリングチームが見積もり前に実用的な構成を確認します。
作業条件、仕向地、シャーシの詳細をBOB-LIFTにお知らせください。エンジニアリングチームが見積もり前に実用的な構成を確認します。
作業条件、仕向地、シャーシの詳細をBOB-LIFTにお知らせください。エンジニアリングチームが見積もり前に実用的な構成を確認します。
作業条件、仕向地、シャーシの詳細をBOB-LIFTにお知らせください。エンジニアリングチームが見積もり前に実用的な構成を確認します。
型番の変遷
旧型番は標準生産を終了した仕様です。受注生産は引き続き可能です。
SQ1ZA3+1この機種
1.6トン ナックルブーム式トラック搭載クレーン
