BOB-LIFT

Краны-манипуляторы с шарнирно-сочленённой стрелой

SQ2ZA4Кран-манипулятор с шарнирно-сочленённой стрелой грузоподъёмностью 2 тонны

SQ
Кран-манипулятор
2
Класс 2 t
Z
Шарнирно-сочленённая стрела
A4
1 основная стрела + 3 гидравлические секции
Максимальная грузоподъёмность
2000kg
Максимальный грузовой момент
4.2t·m
Рекомендуемая мощность
9kW
Расход в гидравлической системе
20L/min
Все краны 2 т
Скачать PDF
Or message us +86 158 5249 9415 info@boblift.com

Confirm your configuration and current availability with our team.

Кран-манипулятор с шарнирно-сочленённой стрелой грузоподъёмностью 2 тонны

Инженерные данные

SQ2ZA4 Технические характеристики

Lifting

Максимальная грузоподъёмность
2000kg
Максимальный грузовой момент
4.2t·m
Угол поворота
370°

Hydraulics and power

Рекомендуемая мощность
9kW
Расход в гидравлической системе
20L/min
Давление в гидравлической системе
20MPa
Объём масляного бака
25 L

Machine

Собственный вес
750kg
Монтажное пространство
680mm

Вылет и опоры

Макс. вылет
7.54m
Макс. высота
≈ 9.5 m
Макс. угол стрелы
80°
Ширина опор
1842–3500 mm

Figures from the BOB-LIFT brochure for this range. Confirm the final specification with our team before ordering.

Compare all Краны-манипуляторы с шарнирно-сочленённой стрелой

Размеры и таблица грузоподъёмности

Чертёж габаритов и таблица грузоподъёмности SQ2ZA4

Выберите чертёж, чтобы просмотреть его в полном размере.

Сколько поднимает на каждом вылете Чем дальше крюк от крана, тем меньше он поднимает: 2,000 кг на 2.1 м, 300 кг на 7.54 м.
Груз (кг) 2,000 1,000 700 460 300
Вылет (м) 2.1 4.1 5.4 6.4 7.54

Вылет измеряется от оси вращения до крюка. Данные с чертежа выше.

Описание продукции · SQ2ZA4

Кран-манипулятор с шарнирно-сочленённой стрелой грузоподъёмностью 2 тонны

Кран-манипулятор 2 t с шарнирно-сочленённой стрелой

Другие видео2

Видео серии: показан кран с такой же грузоподъёмностью и типом стрелы, поэтому цвет и комплектация могут отличаться от этой модели.

Другие видео

The SQ2ZA4 is one of 21 models in our Краны-манипуляторы с шарнирно-сочленённой стрелой range, which runs from 1.6 t to 40 t.

SQ2ZA4 — это кран-манипулятор с шарнирно-сочленённой стрелой грузоподъёмностью 2 t и максимальным грузовым моментом 4.2 t·m. Для его работы рекомендуется источник питания мощностью 9 kW; расход гидравлической жидкости составляет 20 L/min при давлении 20 MPa. Масса крана — 750 kg, угол поворота — 370°.

Дополнительное оборудование

  • Гидравлический захват с собственным цилиндром для захвата и отпускания грузов.
  • Грейферный ковш для погрузки, разгрузки и лёгкой выемки отходов, щепы и грунта.
  • Грейфер «апельсиновая корка» для лома и сыпучих материалов.
  • Захват для древесины для брёвен и пиломатериалов.
  • Бур для подготовки ям под посадку деревьев, установки опор инженерных сетей, свайных фундаментов и отбора проб грунта.

Сертификация

Серия SQ2Z имеет сертификат соответствия CE требованиям Директивы ЕС по машинному оборудованию 2006/42/EC.

  • Capacity class

    2 t

    Max lifting moment 4.2 t·m

  • Knuckle boom sections

    4

    1 основная стрела + 3 гидравлические секции

  • Hydraulic flow

    20 L/min

    20 MPa · 9 kW recommended

Choosing the right model

Need more than 2 t? The next class up is the SQ3.2ZA4 at 3.2 t. For lighter loads, the SQ1ZA3+1 at 1.6 t is the class below.

Before ordering, check that the truck's power take-off can deliver 20 L/min at 20 MPa. We recommend 9 kW of hydraulic power. Its self weight of 750 kg adds to the load on the truck, so allow for it in the payload.

Knuckle Boom Truck Mounted Crane

Технические преимущества продукции

  • Высокопрочная сварная конструкция

    Высокопрочная сварная конструкция

    Сварная высокопрочная пластина и шестигранное сечение стрелы.

  • Коробчатые выносные опоры

    Коробчатые выносные опоры

    Коробчатые выносные опоры на кранах грузоподъёмностью свыше 6.3 t защищают цилиндры.

  • Дополнительное оборудование

    Дополнительное оборудование

    Лебёдка, бур, корзина или грейфер — по запросу.

  • Режимы управления

    Режимы управления

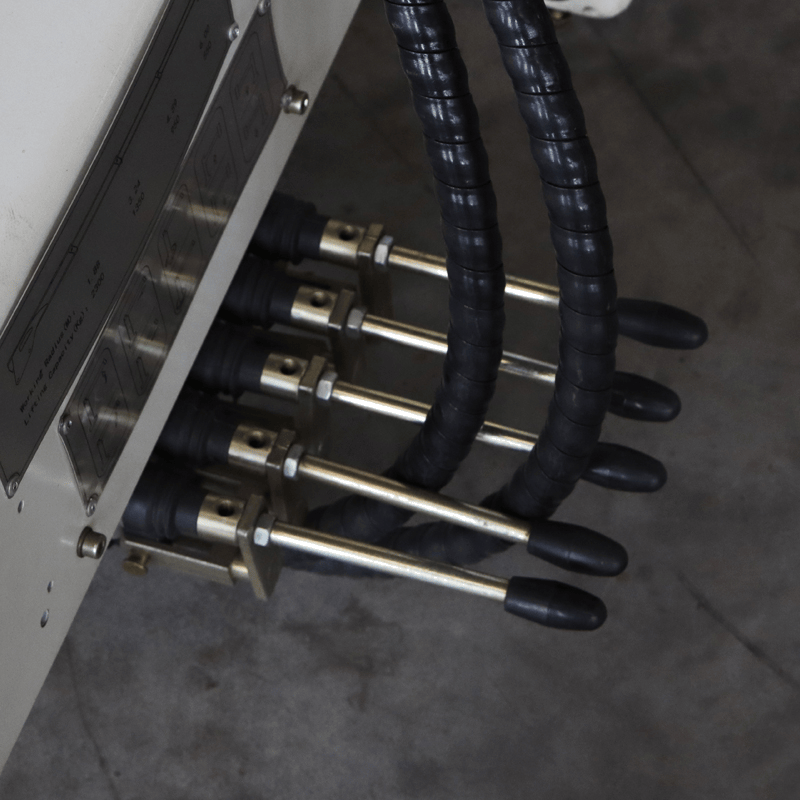

    Ручные рычаги, рабочее место на стреле или беспроводной пульт.

  • Двойной четырёхзвенный механизм

    Двойной четырёхзвенный механизм

    Работа с обратным углом в стеснённых условиях.

  • Специальный ограничитель грузового момента На каждом кране установлен ограничитель грузового момента, безопасность сертифицирована.
  • Выносные опоры с большим размахом Широкие фиксированные выносные опоры; опционально — ручное складывание.

Производство и доставка

Из нашего цеха в ваш порт

  1. Сборка 01

    Сборка

    Поворотное основание, колонну и стрелы собирают вручную в нашем цехе в Сюйчжоу.

  2. Испытание под нагрузкой 02

    Испытание под нагрузкой

    Перед выпуском кран поднимает испытательные грузы во всём рабочем диапазоне.

  3. Итоговая проверка 03

    Итоговая проверка

    Готовые краны проверяют и выстраивают для отправки.

  4. Упаковка 04

    Упаковка

    Кран оборачивают плёнкой и закрепляют ремнями, чтобы защитить лакокрасочное покрытие и гидравлику при перевозке.

  5. Загрузка в контейнер 05

    Загрузка в контейнер

    Краны загружают в контейнеры на заводе и отправляют в ваш порт.

Shipping & warranty

Shipping, warranty and documents

Shipping

Срок поставки и загрузка контейнера подтверждаются в вашем коммерческом предложении.

Warranty and parts

12 months

Send the model, serial number and a photo or video of the issue; our team guides the repair and ships the parts.

Order from 1 unit

Documents

Часто задаваемые вопросы

Questions about the SQ2ZA4

About the SQ2ZA4

What hydraulic supply does the SQ2ZA4 need?

20 L/min at 20 MPa. We recommend 9 kW of hydraulic power. Send us the truck's power take-off data and we confirm the match when we quote.

What warranty and minimum order apply to the SQ2ZA4?

The SQ2ZA4 carries a 12-month warranty, and you can order from 1 unit.

Not answered here?

Send us your question and our team replies with answers for your site.

+86 158 5249 9415

Ordering and service

С каким шасси грузовика совместима эта модель?

Сообщите BOB-LIFT условия работы, страну назначения и данные шасси. Перед подготовкой предложения инженерная команда подтвердит подходящую конфигурацию.

Можно ли адаптировать кран под наши условия работы?

BOB-LIFT может изменить комплектацию с учётом вылета стрелы, шасси, сценария эксплуатации и требований страны назначения.

Каков обычный срок поставки?

Сообщите BOB-LIFT условия работы, страну назначения и данные шасси. Перед подготовкой предложения инженерная команда подтвердит подходящую конфигурацию.

Какие экспортные документы предоставляются?

Сообщите BOB-LIFT условия работы, страну назначения и данные шасси. Перед подготовкой предложения инженерная команда подтвердит подходящую конфигурацию.

Предоставляете ли вы обучение установке и эксплуатации?

Сообщите BOB-LIFT условия работы, страну назначения и данные шасси. Перед подготовкой предложения инженерная команда подтвердит подходящую конфигурацию.

Какая послепродажная поддержка доступна?

Сообщите BOB-LIFT условия работы, страну назначения и данные шасси. Перед подготовкой предложения инженерная команда подтвердит подходящую конфигурацию.

История модели

Прежние конфигурации

Прежние модели: конфигурации, которые мы больше не выпускаем серийно. Их по-прежнему можно изготовить под заказ.

  • Текущая модель

    SQ2ZA4This model

    Кран-манипулятор с шарнирно-сочленённой стрелой грузоподъёмностью 2 тонны

    Грузоподъёмность
    2 t
    Макс. грузовой момент
    4.2 t·m
    Собственный вес
    750 kg
    Секции стрелы
    4
    Рекомендуемая мощность
    9 kW
    Расход в гидравлической системе
    20 L/min
    Давление в гидравлической системе
    20 MPa
    Объём масляного бака
    25 L
    Монтажное пространство
    680 mm
    Угол поворота
    370°
    Макс. вылет
    7.54 m
    Макс. высота
    ≈ 9.5 m
    Макс. угол стрелы
    80°
    Ширина опор
    1842–3500 mm
  • Прежняя модель SQ2ZA2

    Кран-манипулятор с шарнирно-сочленённой стрелой грузоподъёмностью 2 тонны SQ2ZA2

    Грузоподъёмность
    2 t
    Макс. грузовой момент
    4.2 t·m
    Собственный вес
    650 kg
    Секции стрелы
    2
    Рекомендуемая мощность
    9 kW
    Расход в гидравлической системе
    20 L/min
    Давление в гидравлической системе
    20 MPa
    Объём масляного бака
    25 L
    Монтажное пространство
    650 mm
    Угол поворота
    370°
    Макс. вылет
    –
    Макс. высота
    –
    Макс. угол стрелы
    –
    Ширина опор
    –
  • Прежняя модель SQ2ZA3

    Кран-манипулятор SQ2ZA3 грузоподъёмностью 2 тонны с шарнирно-сочленённой стрелой

    Грузоподъёмность
    2 t
    Макс. грузовой момент
    4.2 t·m
    Собственный вес
    710 kg
    Секции стрелы
    3
    Рекомендуемая мощность
    9 kW
    Расход в гидравлической системе
    20 L/min
    Давление в гидравлической системе
    20 MPa
    Объём масляного бака
    25 L
    Монтажное пространство
    680 mm
    Угол поворота
    370°
    Макс. вылет
    –
    Макс. высота
    –
    Макс. угол стрелы
    –
    Ширина опор
    –
