BOB-LIFT

Grúas montadas sobre camión con pluma articulada

SQ8ZA6Grúa montada sobre camión de 8 toneladas con pluma articulada

SQ
Grúa sobre camión
8
Clase de 8 t
Z
Pluma articulada
A6
1 pluma principal + 5 plumas hidráulicas
Capacidad máxima de elevación
8000kg
Momento máximo de elevación
16.7t·m
Potencia recomendada
25kW
Caudal del sistema hidráulico
40L/min
Descargar PDF
Or message us +86 158 5249 9415 info@boblift.com

Confirm your configuration and current availability with our team.

Grúa montada sobre camión de 8 toneladas con pluma articulada

Datos de ingeniería

SQ8ZA6 Especificaciones

Lifting

Capacidad máxima de elevación
8000kg
Momento máximo de elevación
16.7t·m
Ángulo de giro
360° continuo

Hydraulics and power

Potencia recomendada
25kW
Caudal del sistema hidráulico
40L/min
Presión del sistema hidráulico
28MPa
Capacidad del depósito de aceite
160 L

Machine

Peso propio
3450kg

Alcance y estabilizadores

Radio máx.
14.68m
Altura máx.
≈ 17 m
Ángulo máx. de pluma
84°
Apertura de estabilizadores
2310–5610 mm

Figures from the BOB-LIFT brochure for this range. Confirm the final specification with our team before ordering.

Compare all Grúas montadas sobre camión con pluma articulada

Dimensiones y tabla de cargas

Plano de dimensiones y tabla de cargas de SQ8ZA6

Seleccione el plano para verlo a tamaño completo.

Cuánto levanta a cada alcance Cuanto más lejos está el gancho de la grúa, menos puede levantar: 8,000 kg a 2 m, 850 kg a 14.68 m.
Levanta (kg) 8,000 3,700 2,470 1,820 1,420 1,160 850
Alcance (m) 2 4.51 6.49 8.51 10.56 12.63 14.68

El alcance se mide desde el centro de giro hasta el gancho. Datos del plano superior.

Detalles del producto · SQ8ZA6

Grúa montada sobre camión de 8 toneladas con pluma articulada

Grúa articulada sobre camión de 8 t

Más vídeos4

Vídeo de la serie: muestra una grúa con la misma capacidad y tipo de pluma, por lo que el color y las opciones pueden diferir de este modelo.

Más vídeos

The SQ8ZA6 is one of 21 models in our Grúas montadas sobre camión con pluma articulada range, which runs from 1.6 t to 40 t.

La grúa montada sobre camión con pluma articulada BOB-LIFT SQ8ZA6 tiene una capacidad máxima de elevación de 8000 kg, un momento de elevación máximo de 16 t·m y un peso propio de 3450 kg.

  • Capacity class

    8 t

    Max lifting moment 16.7 t·m

  • Knuckle boom sections

    6

    1 pluma principal + 5 plumas hidráulicas

  • Hydraulic flow

    40 L/min

    28 MPa · 25 kW recommended

Choosing the right model

Need more than 8 t? The next class up is the SQ10ZA6 at 10 t. For lighter loads, the SQ6.3ZA5 at 6.3 t is the class below.

Before ordering, check that the truck's power take-off can deliver 40 L/min at 28 MPa. We recommend 25 kW of hydraulic power. Its self weight of 3450 kg adds to the load on the truck, so allow for it in the payload.

Knuckle Boom Truck Mounted Crane

Ventajas técnicas del producto

  • Estructura soldada de alta resistencia

    Estructura soldada de alta resistencia

    Pluma con sección hexagonal, fabricada con placas de alta resistencia soldadas.

  • Estabilizadores tipo caja

    Estabilizadores tipo caja

    Los estabilizadores tipo caja de las grúas de más de 6.3 t protegen los cilindros.

  • Accesorios opcionales

    Accesorios opcionales

    Cabrestante, barrena, cesta o garra bajo pedido.

  • Modos de operación

    Modos de operación

    Palancas manuales, asiento elevado o control remoto inalámbrico.

  • Doble mecanismo de cuatro barras

    Doble mecanismo de cuatro barras

    Alcance con ángulo inverso para trabajos en espacios reducidos.

  • Limitador de par dedicado Limitador del momento de carga en todas las grúas, con certificación de seguridad.
  • Estabilizadores de gran extensión Estabilizadores fijos de gran extensión; abatimiento manual opcional.

Fabricación y entrega

De nuestro taller a su puerto

  1. Montaje 01

    Montaje

    La base de giro, la columna y las plumas se montan a mano en nuestro taller de Xuzhou.

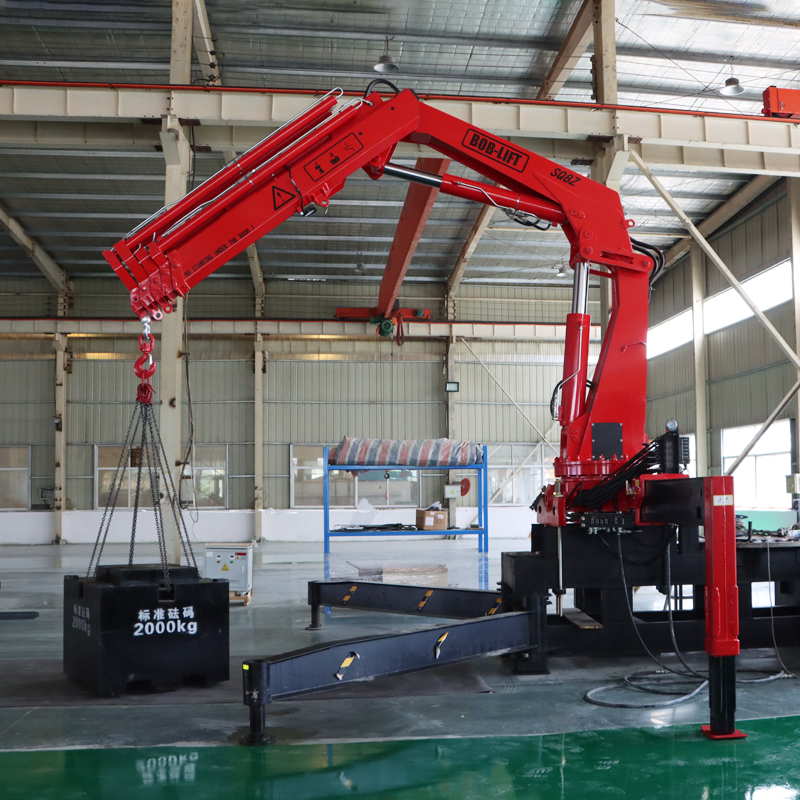

  2. Prueba de carga 02

    Prueba de carga

    La grúa eleva pesos de prueba en todo su rango de trabajo antes de su aprobación.

  3. Inspección final 03

    Inspección final

    Las grúas terminadas se inspeccionan y se alinean para su despacho.

  4. Embalaje 04

    Embalaje

    Se envuelven con película y se sujetan para proteger la pintura y el sistema hidráulico durante el transporte.

  5. Carga en contenedor 05

    Carga en contenedor

    Se cargan en contenedores en la fábrica y se envían a su puerto.

Shipping & warranty

Shipping, warranty and documents

Shipping

El plazo de entrega y la carga del contenedor se confirman junto con su presupuesto.

Warranty and parts

12 months

Send the model, serial number and a photo or video of the issue; our team guides the repair and ships the parts.

Order from 1 unit

Documents

Preguntas frecuentes

Questions about the SQ8ZA6

About the SQ8ZA6

What hydraulic supply does the SQ8ZA6 need?

40 L/min at 28 MPa. We recommend 25 kW of hydraulic power. Send us the truck's power take-off data and we confirm the match when we quote.

What warranty and minimum order apply to the SQ8ZA6?

The SQ8ZA6 carries a 12-month warranty, and you can order from 1 unit.

Not answered here?

Send us your question and our team replies with answers for your site.

+86 158 5249 9415

Ordering and service

¿Con qué chasis de camión es compatible este modelo?

Envíe a BOB-LIFT las condiciones de trabajo, el destino y los detalles del chasis. El equipo de ingeniería confirmará una configuración práctica antes de elaborar el presupuesto.

¿Se puede personalizar la grúa para nuestras condiciones de trabajo?

BOB-LIFT puede ajustar la configuración en función del radio de elevación, el chasis, la aplicación y los requisitos del destino.

¿Cuál es el plazo de entrega habitual?

Envíe a BOB-LIFT las condiciones de trabajo, el destino y los detalles del chasis. El equipo de ingeniería confirmará una configuración práctica antes de elaborar el presupuesto.

¿Qué documentos de exportación se proporcionan?

Envíe a BOB-LIFT las condiciones de trabajo, el destino y los detalles del chasis. El equipo de ingeniería confirmará una configuración práctica antes de elaborar el presupuesto.

¿Ofrecen formación sobre instalación y operación?

Envíe a BOB-LIFT las condiciones de trabajo, el destino y los detalles del chasis. El equipo de ingeniería confirmará una configuración práctica antes de elaborar el presupuesto.

¿Qué asistencia posventa hay disponible?

Envíe a BOB-LIFT las condiciones de trabajo, el destino y los detalles del chasis. El equipo de ingeniería confirmará una configuración práctica antes de elaborar el presupuesto.

Historial del modelo

Configuraciones anteriores

Los modelos anteriores son configuraciones que ya no fabricamos de serie. Se pueden seguir fabricando bajo pedido.

  • Modelo actual

    SQ8ZA6This model

    Grúa montada sobre camión de 8 toneladas con pluma articulada

    Capacidad
    8 t
    Momento de elevación máx.
    16.7 t·m
    Peso propio
    3450 kg
    Secciones de pluma
    6
    Potencia recomendada
    25 kW
    Caudal del sistema hidráulico
    40 L/min
    Presión del sistema hidráulico
    28 MPa
    Capacidad del depósito de aceite
    160 L
    Ángulo de giro
    360° continuo
    Radio máx.
    14.68 m
    Altura máx.
    ≈ 17 m
    Ángulo máx. de pluma
    84°
    Apertura de estabilizadores
    2310–5610 mm
  • Modelo anterior SQ8ZA4

    Grúa montada sobre camión con pluma articulada de 8 toneladas SQ8ZA4

    Capacidad
    8 t
    Momento de elevación máx.
    16.7 t·m
    Peso propio
    3050 kg
    Secciones de pluma
    4
    Potencia recomendada
    25 kW
    Caudal del sistema hidráulico
    40 L/min
    Presión del sistema hidráulico
    28 MPa
    Capacidad del depósito de aceite
    160 L
    Ángulo de giro
    360°
    Radio máx.
    –
    Altura máx.
    –
    Ángulo máx. de pluma
    –
    Apertura de estabilizadores
    –
  • Modelo anterior SQ8ZA5

    Grúa montada sobre camión de 8 t con pluma articulada SQ8ZA5

    Capacidad
    8 t
    Momento de elevación máx.
    16.7 t·m
    Peso propio
    3250 kg
    Secciones de pluma
    5
    Potencia recomendada
    25 kW
    Caudal del sistema hidráulico
    40 L/min
    Presión del sistema hidráulico
    28 MPa
    Capacidad del depósito de aceite
    160 L
    Ángulo de giro
    360°
    Radio máx.
    –
    Altura máx.
    –
    Ángulo máx. de pluma
    –
    Apertura de estabilizadores
    –
